omthing是萬魔聲學旗下的子品牌，專注于為用戶提供簡約設計與高實用性集一身的智能數碼及周邊產品。近日，omthing推出了首款支持主動降噪的TWS耳機產品——omthing AirFree2真無線耳機，在外觀質感和功能配置上均進行了全面升級。
omthing AirFree2真無線耳機采用了撞色設計，整體觀感簡約時尚。耳機為柄狀的入耳式設計，機身體積小巧輕盈。功能配置上搭載了7mm石墨烯振膜動圈單元，高通QCC3040藍牙芯片，支持藍牙5.2，AAC、aptX高音質解碼；支持ANC主動降噪和四麥智能通話降噪，以及無線充電等。
我愛音頻網此前還拆解過omthing品牌的omthing AirFree Pods真無線藍牙耳機和omthing AirFree真無線藍牙耳機，下面再來看看這款產品的詳細拆解報告吧~
一、omthing AirFree2 真無線耳機開箱
omthing AirFree2 真無線耳機包裝盒延續了AirFree Pods的設計，采用了白色背景和黃色配色，正面設計了線條底紋，呈現一定的空間感，更好的突出展示產品的外觀。左上角有omthing品牌LOGO，底部是產品名稱AirFree2真無線耳機。
包裝盒背面是產品的功能特點和部分參數信息。
包裝盒一側圖文展示了ANC主動降噪、ENC四麥通話降噪、IPX5防水等級三項亮點和藍牙標志。

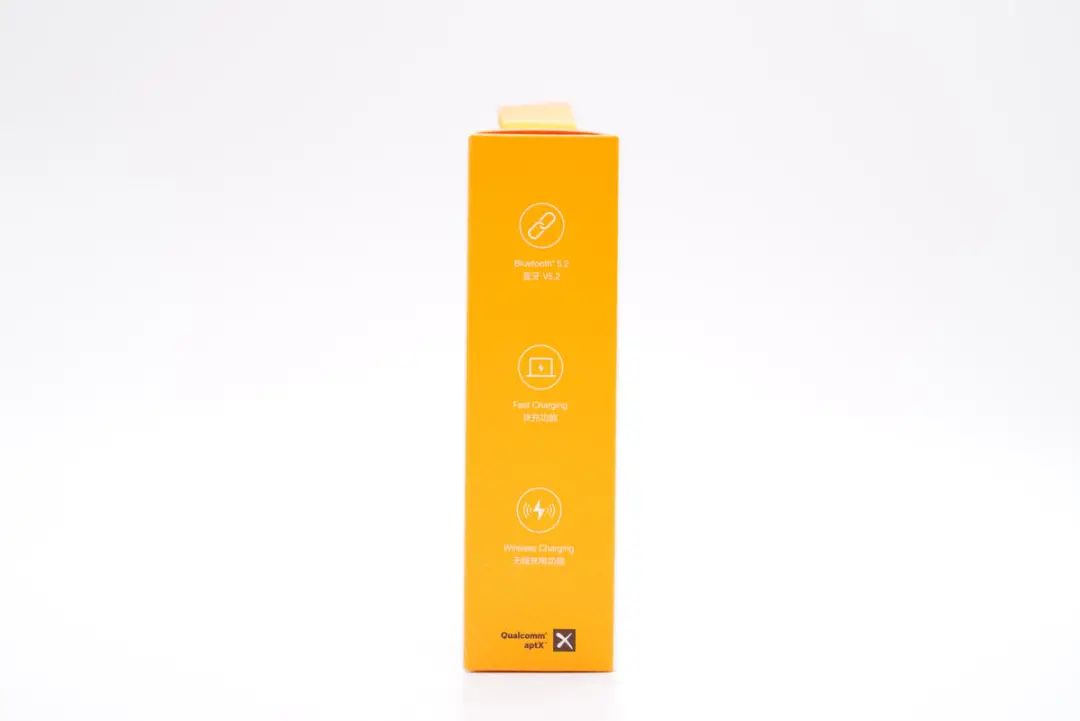

另外一側展示了支持藍牙5.2，支持快充、無線充電功能，以及高通aptX音頻解碼標志。

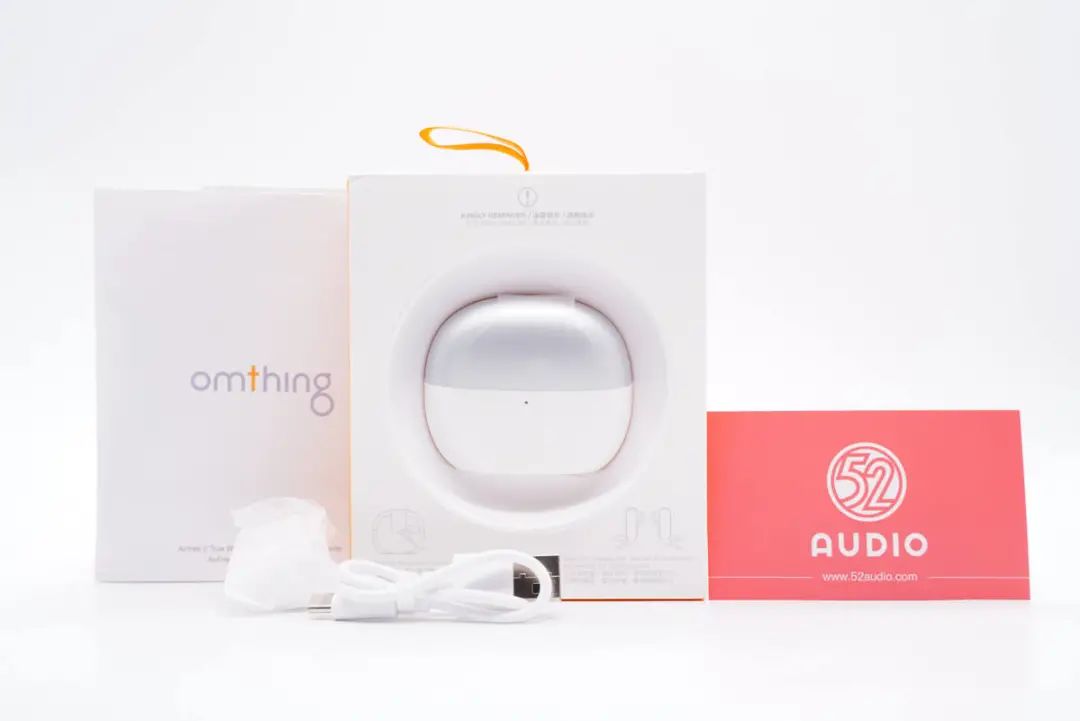

充電盒內物品有耳機、充電線、耳塞和產品說明書。

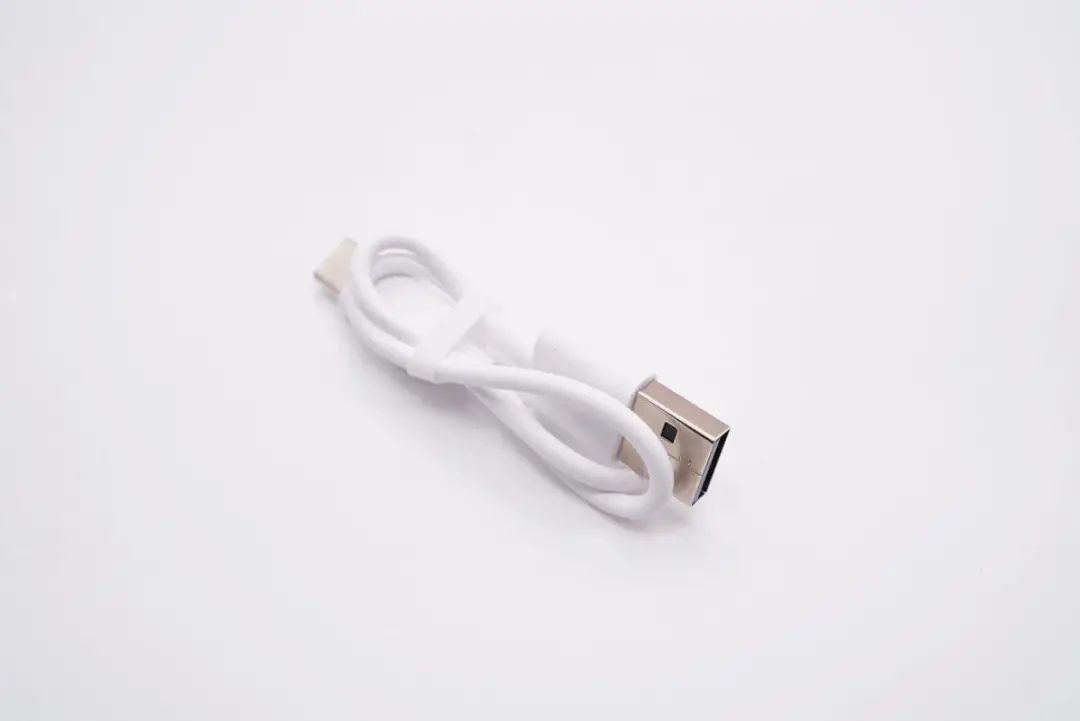

充電線采用了USB-A to USB Type-C接口。

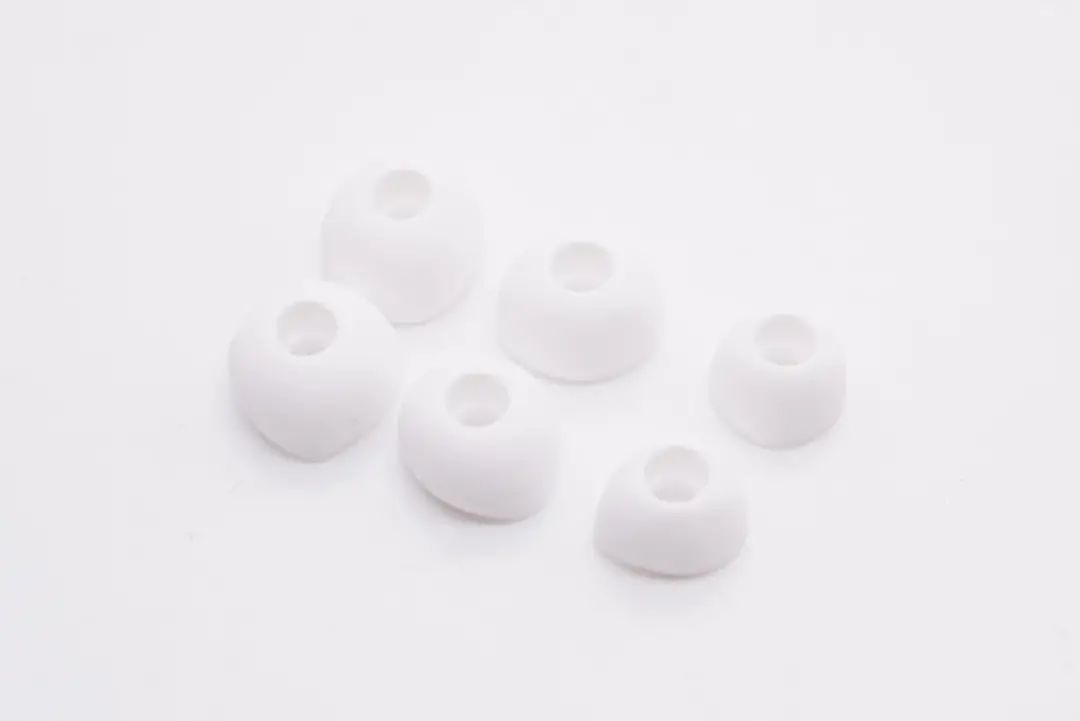

三副不同尺寸的硅膠耳塞。

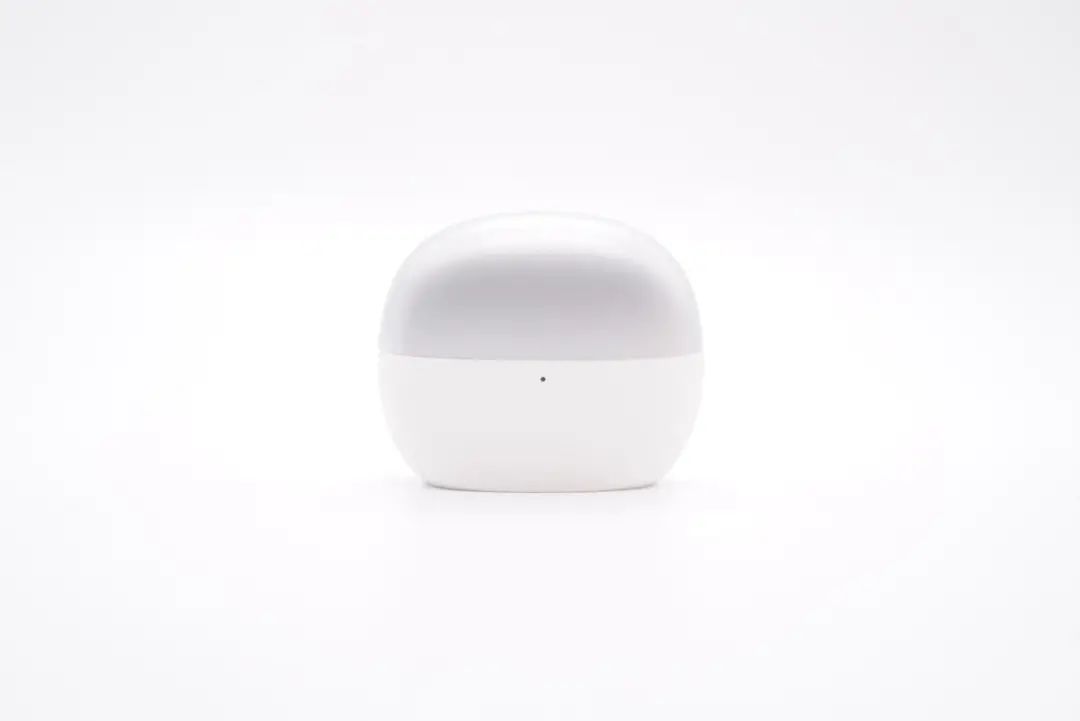

omthing AirFree2 真無線降噪耳機充電盒整體外觀一覽，充電盒蓋和耳機座艙分別采用了兩種工藝處理。正面設置有一顆指示燈，用于反饋充電盒剩余電量狀態。

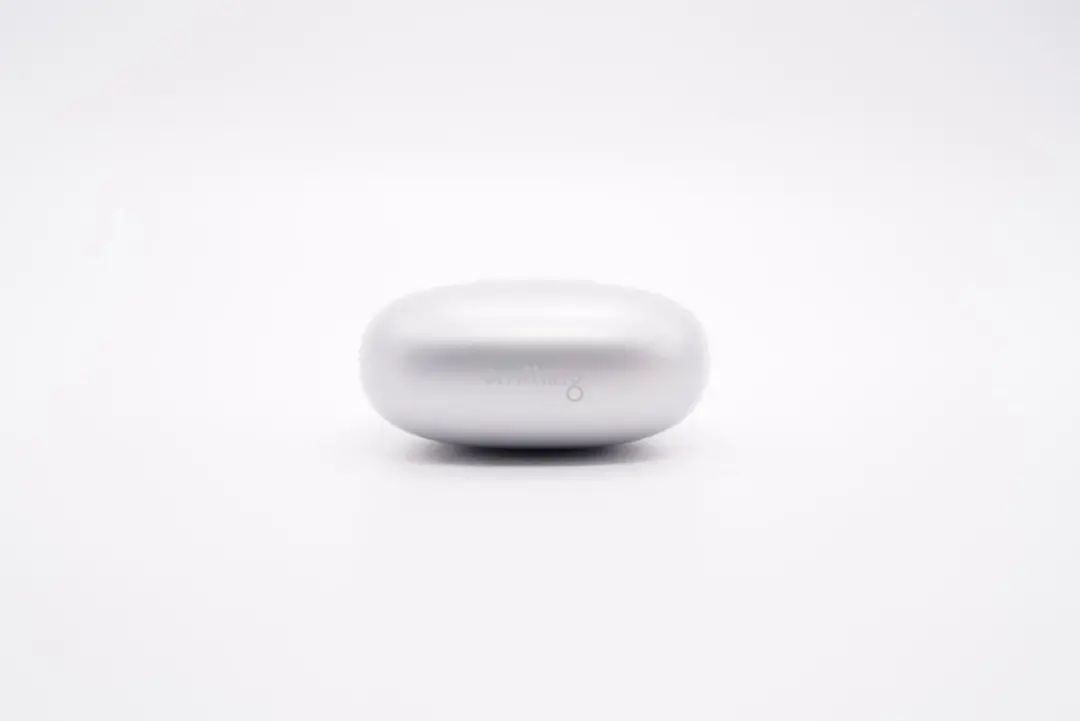

充電盒頂部設計有“omthing”品牌LOGO。

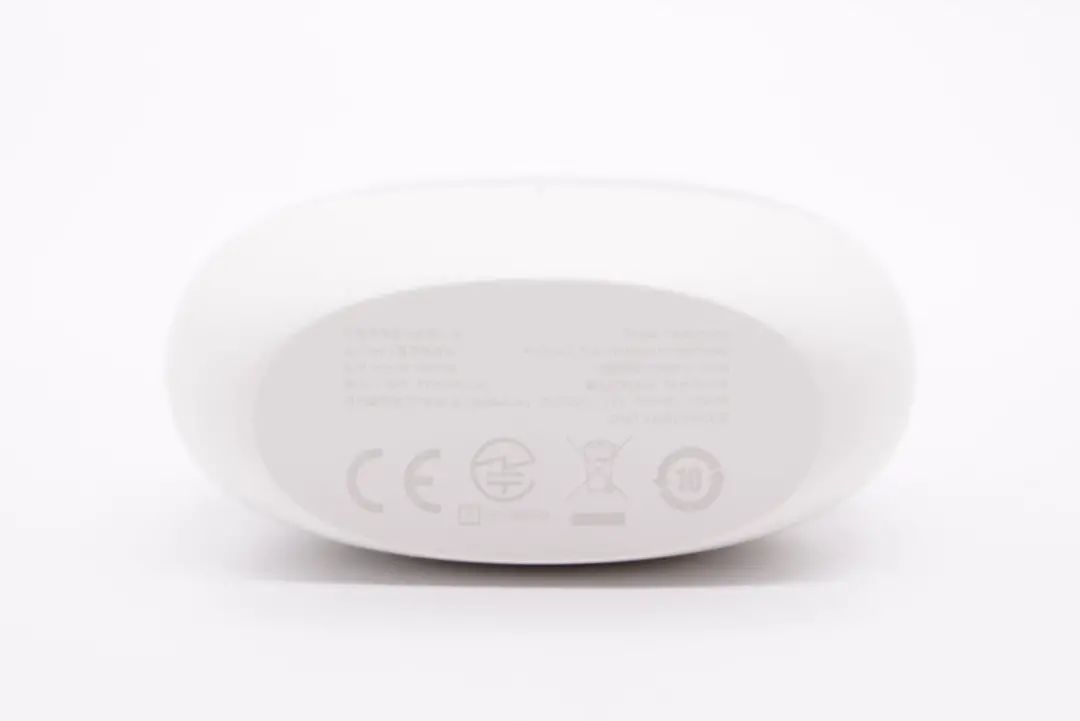

充電盒底部印制信息有產品型號：EO006，輸入：5V-600mA，輸出：5V-130mA，充電盒容量：410mAh/1.52Wh，中國制造。

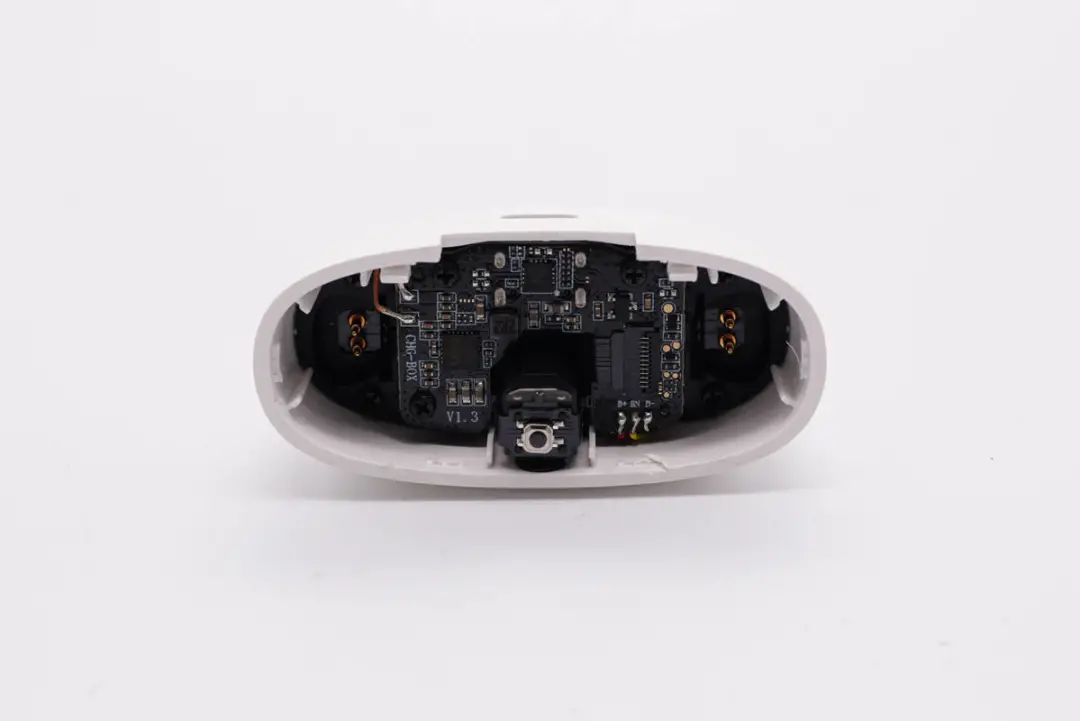

打開充電盒蓋，內部設置有一顆藍牙配對功能按鍵，兩側有L/R左右標識。

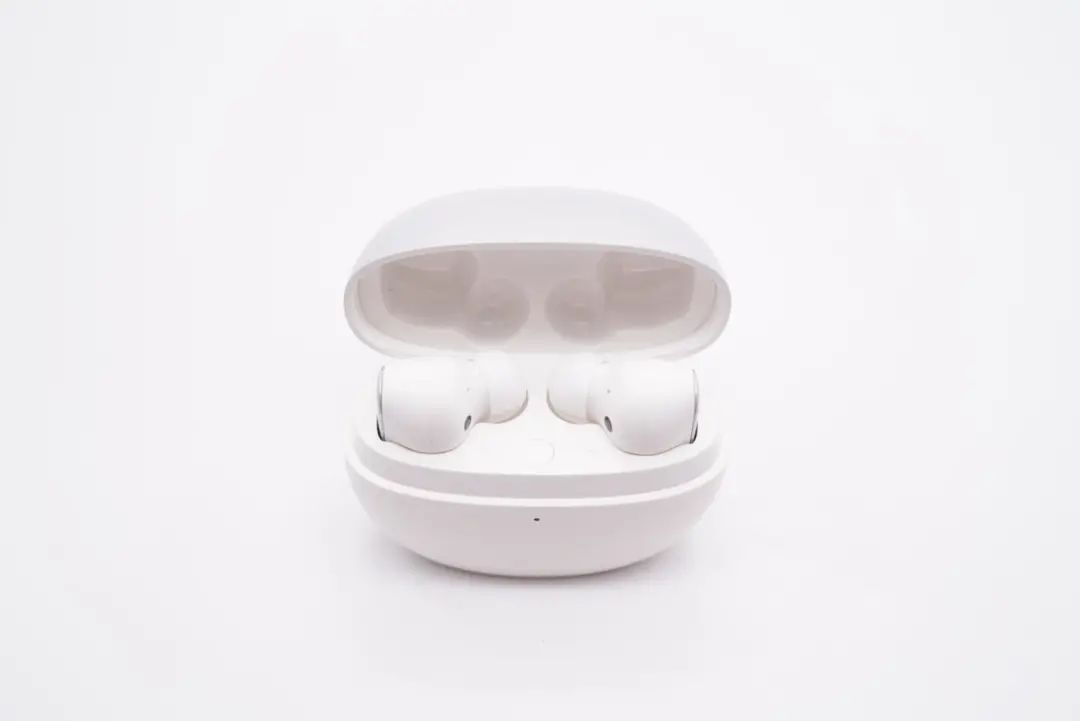

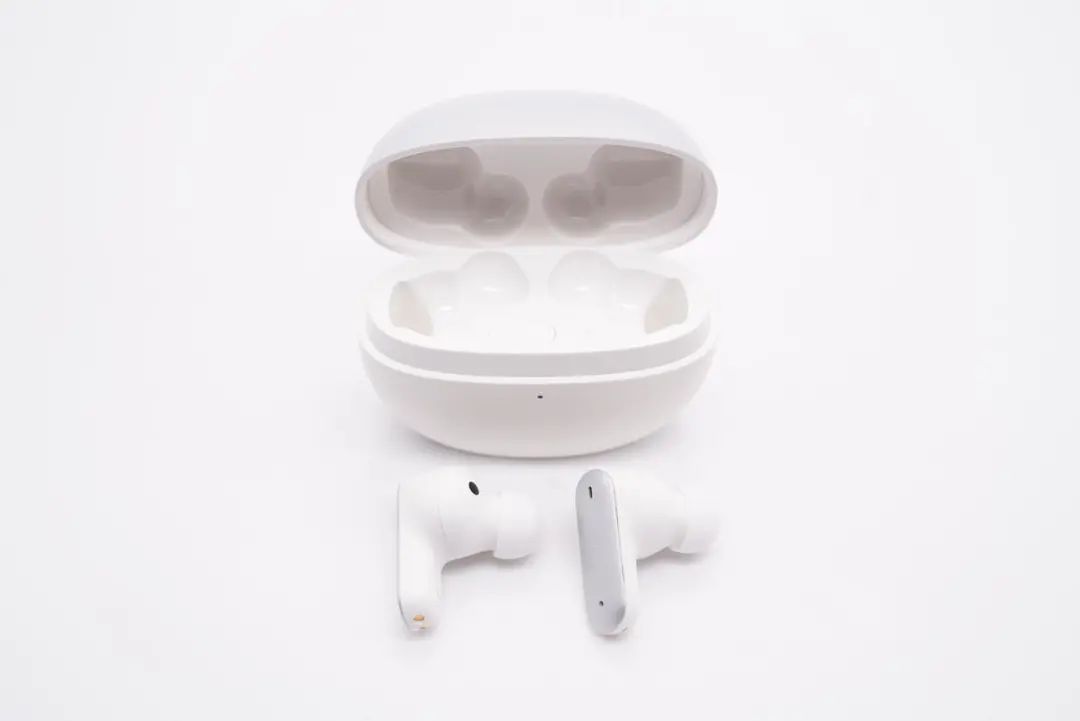

omthing AirFree2 真無線耳機整體外觀一覽。

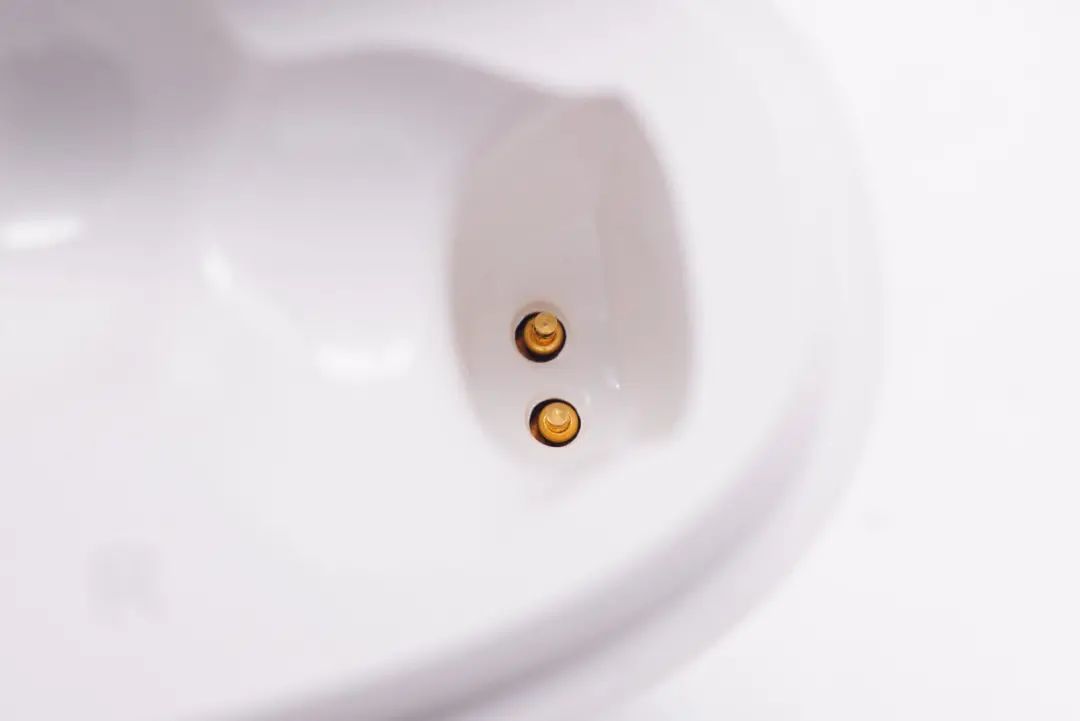

充電盒為耳機充電的金屬頂針位于座艙底部。

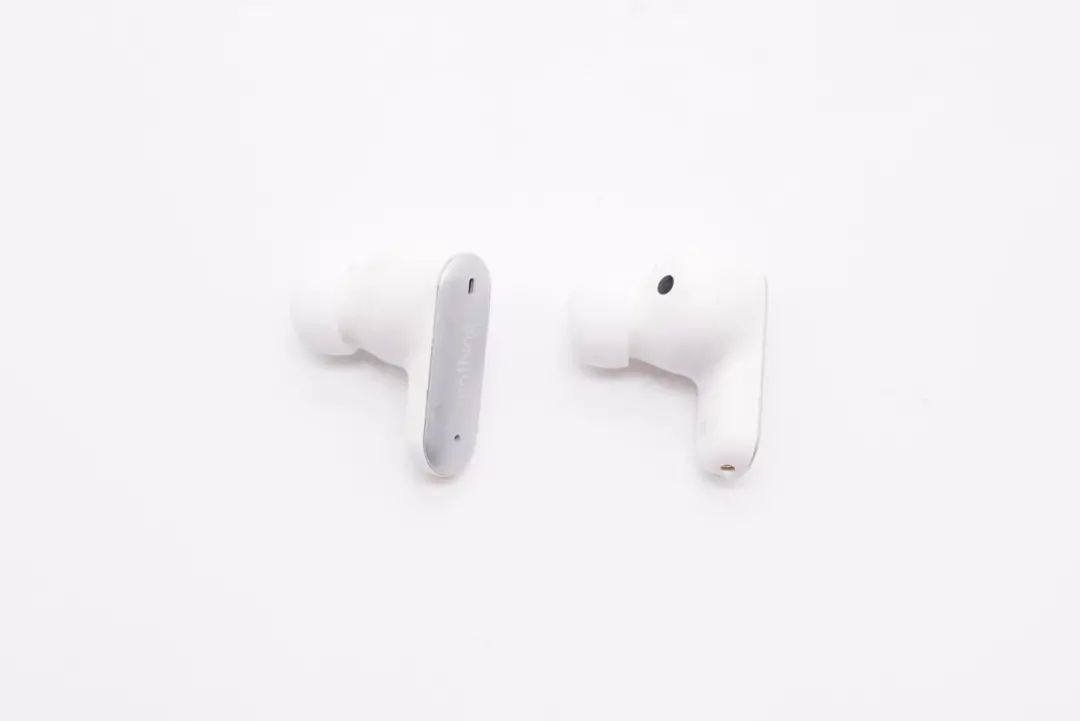

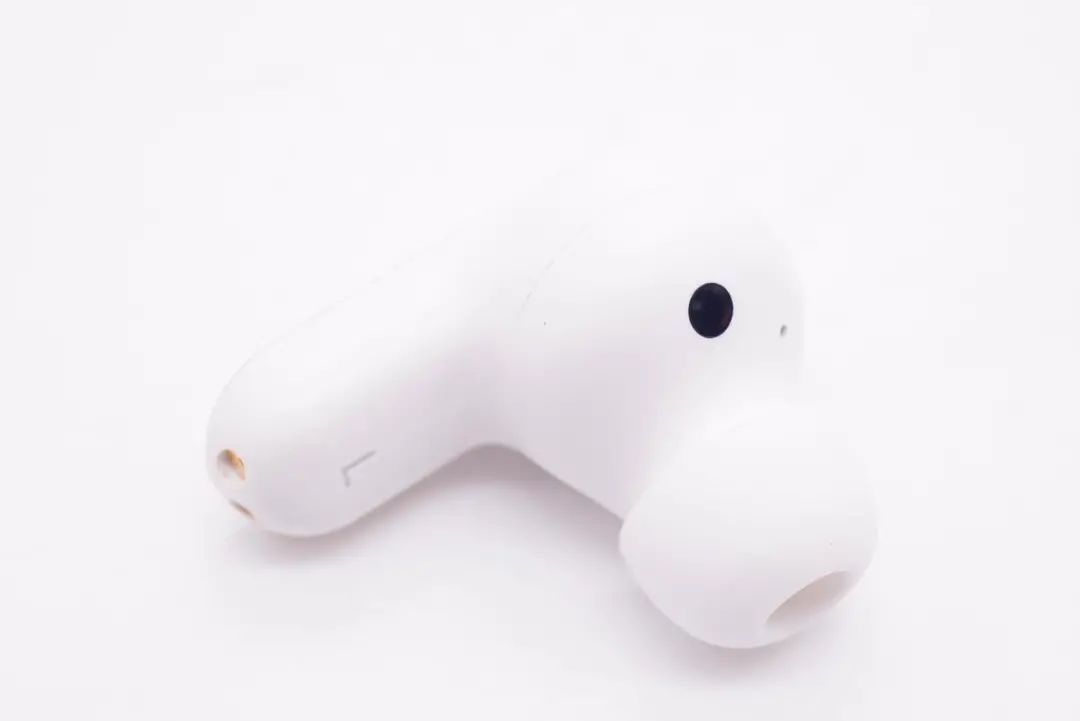

omthing AirFree2 耳機為柄狀入耳設計，同樣為兩種工藝撞色，體積非常小巧。

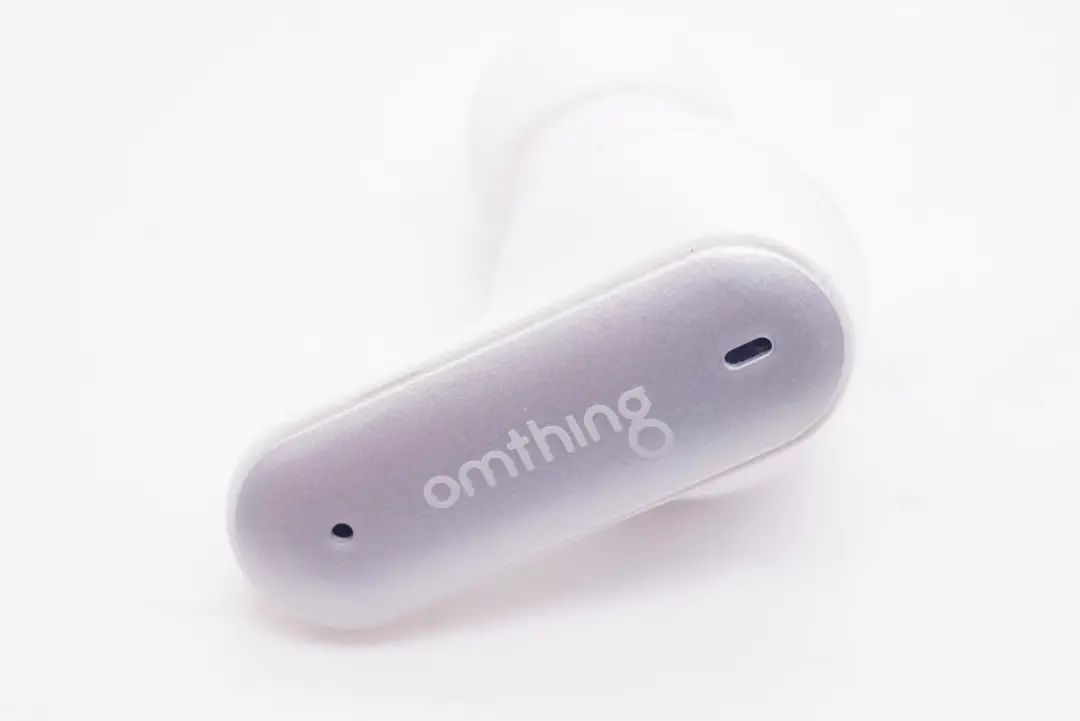

耳機柄背部特寫，銀色配色，左右兩端為通話拾音和降噪麥克風開孔，中間設計有“omthing”品牌LOGO。
耳機內側特寫，設置有L/R左右標識。

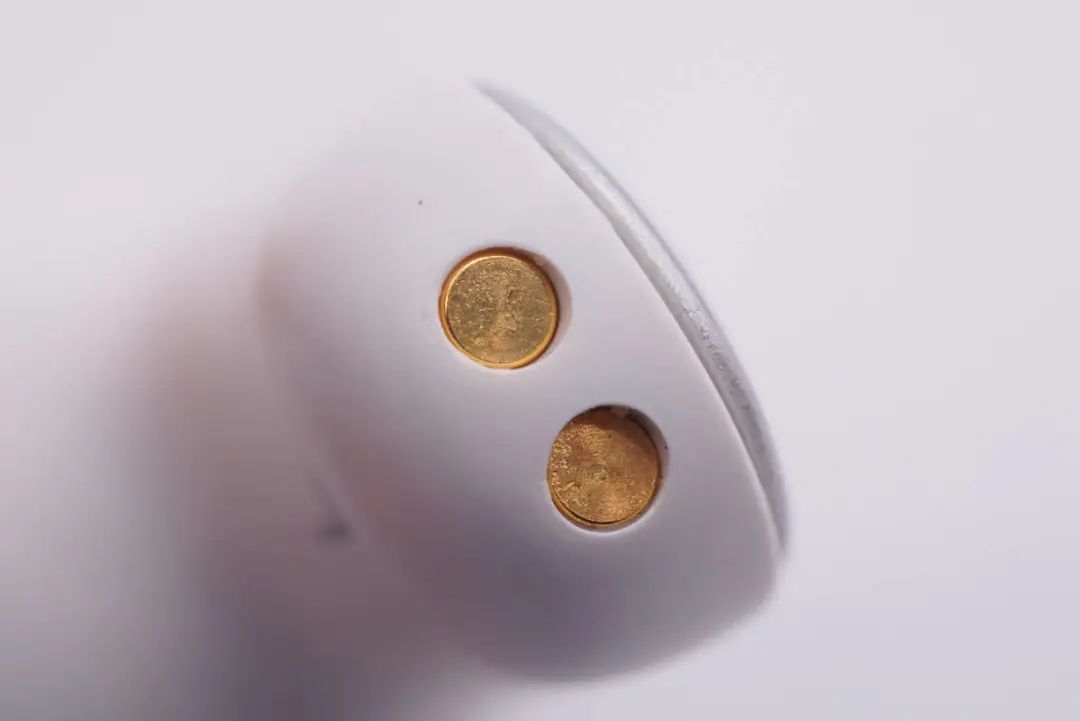

耳機上金屬充電觸點特寫。

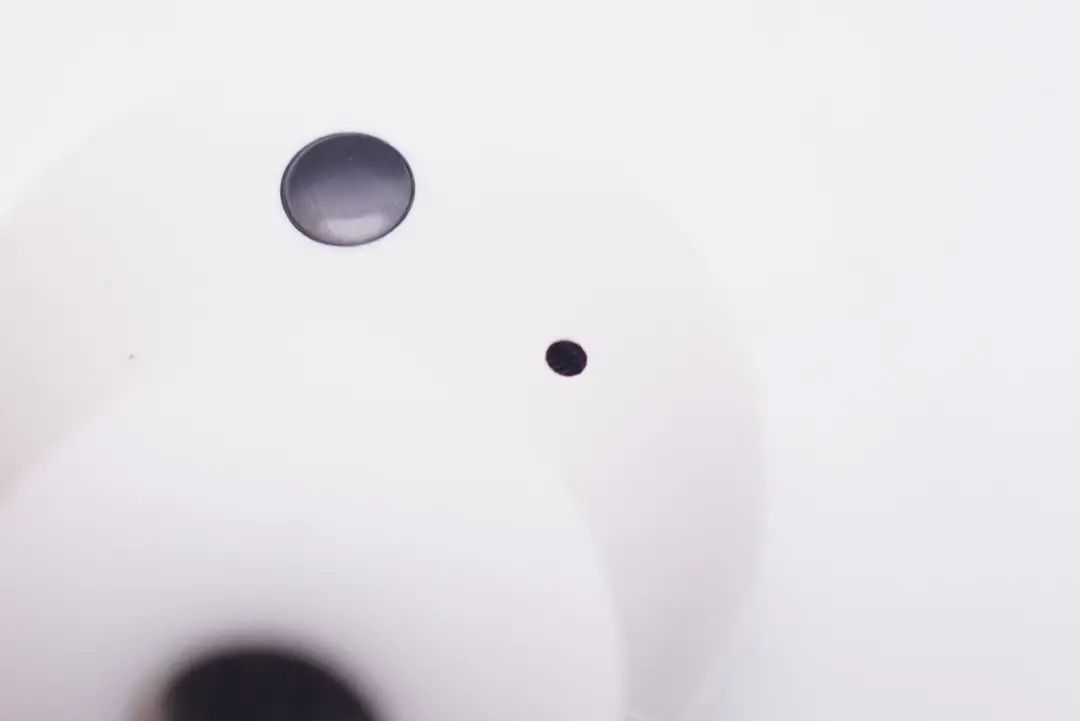

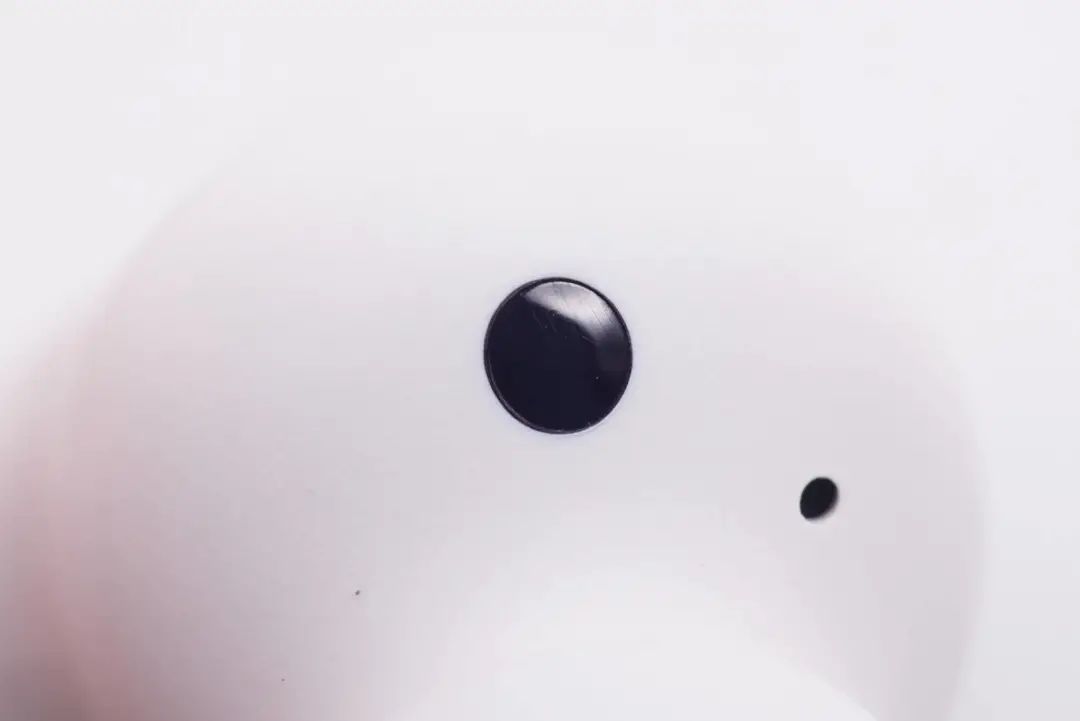

光學入耳檢測傳感器開窗。
音腔調音孔特寫。

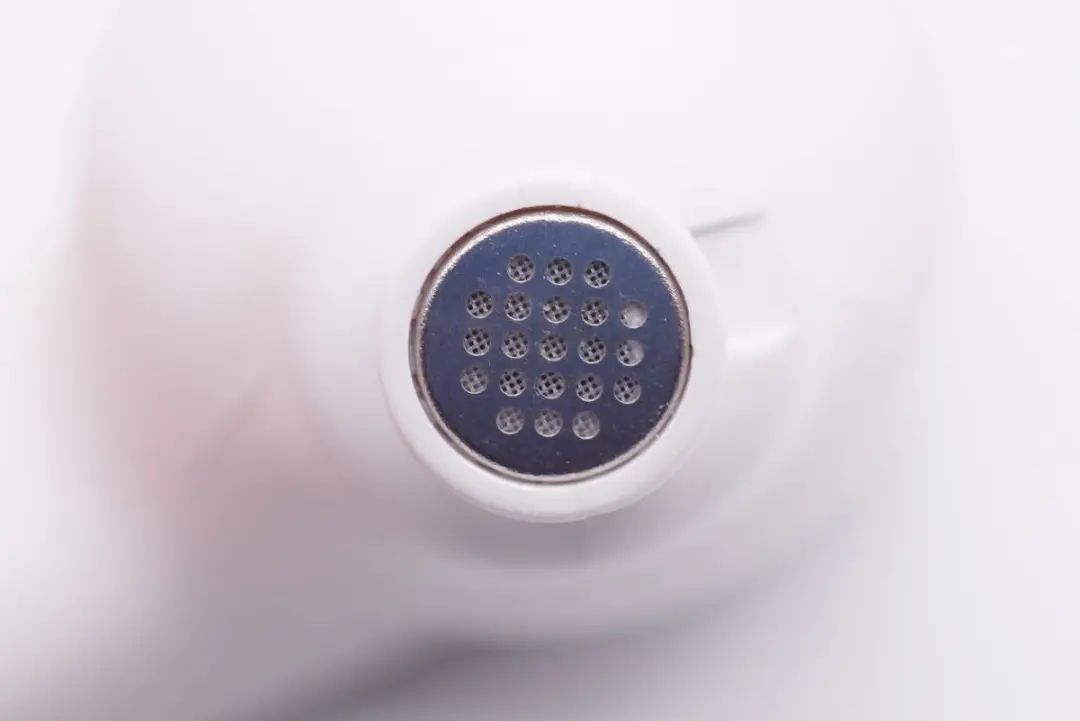

耳機出音嘴特寫，金屬網罩防護，內部還覆蓋有一層防塵網。

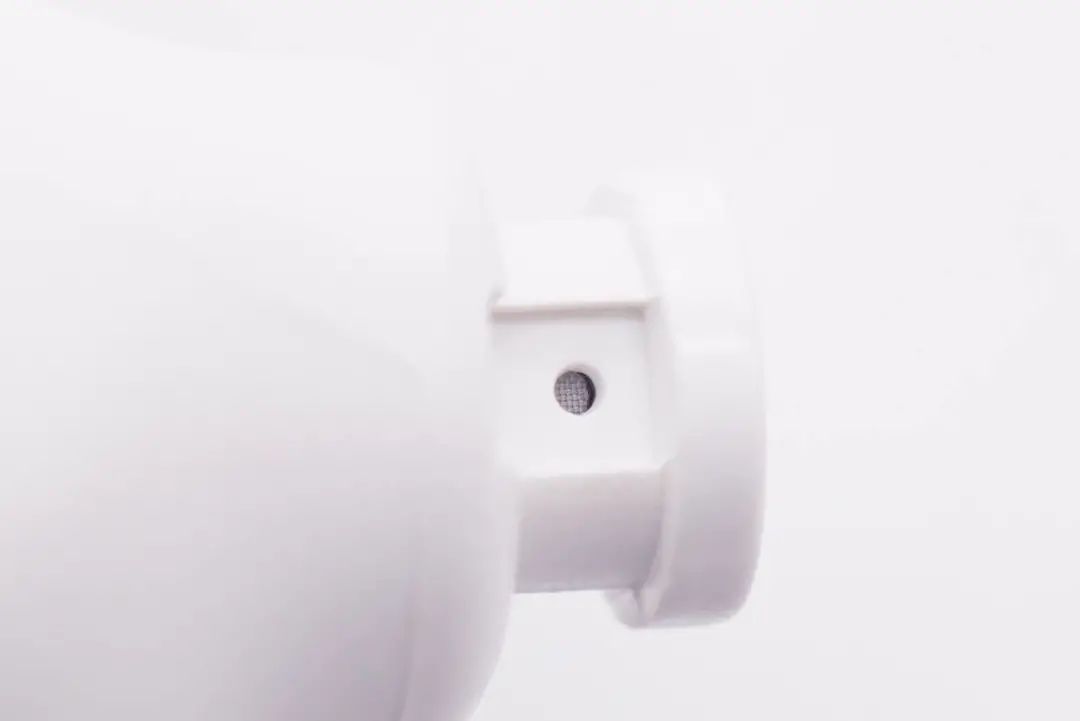

出音管側邊還設置有一顆調音孔，內部防塵網防護。

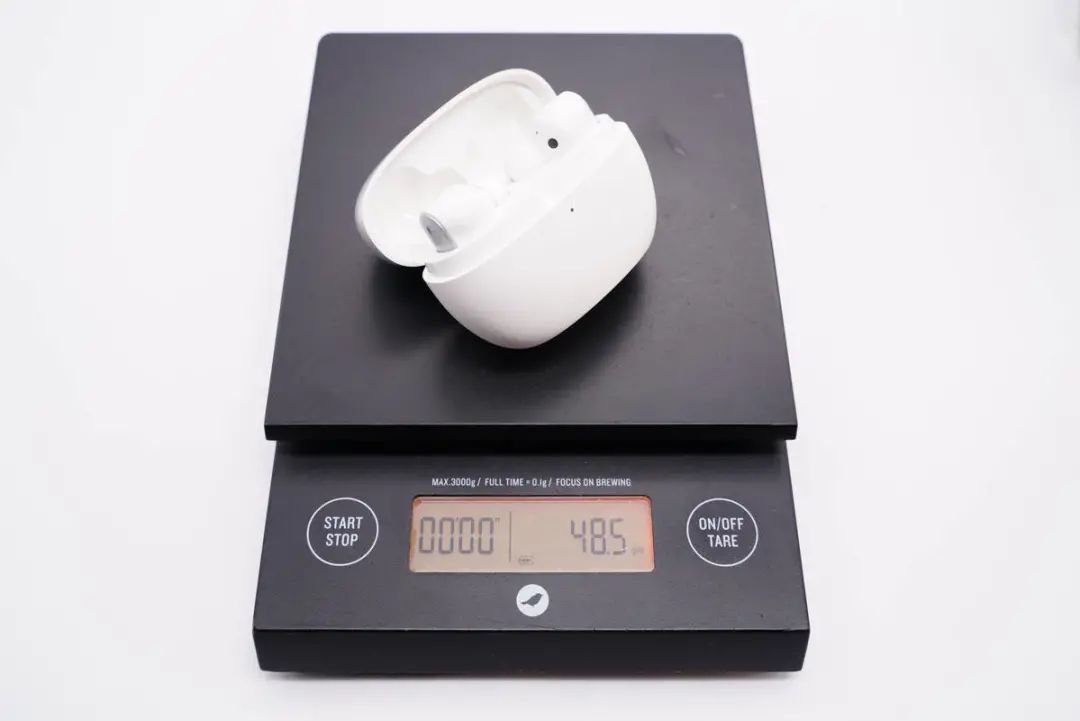

經我愛音頻網實測，omthing AirFree2 真無線耳機整體重量約為48.5g。

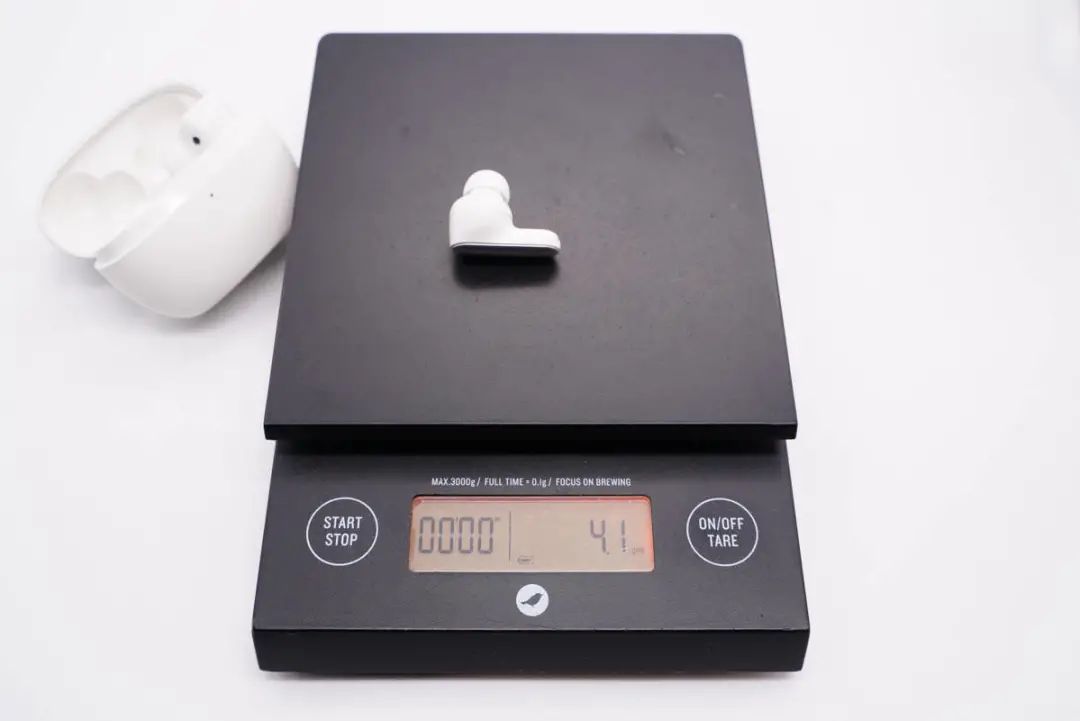

佩戴耳塞的單只耳機重量僅約為4.1g，非常的輕盈，提升佩戴的舒適性。

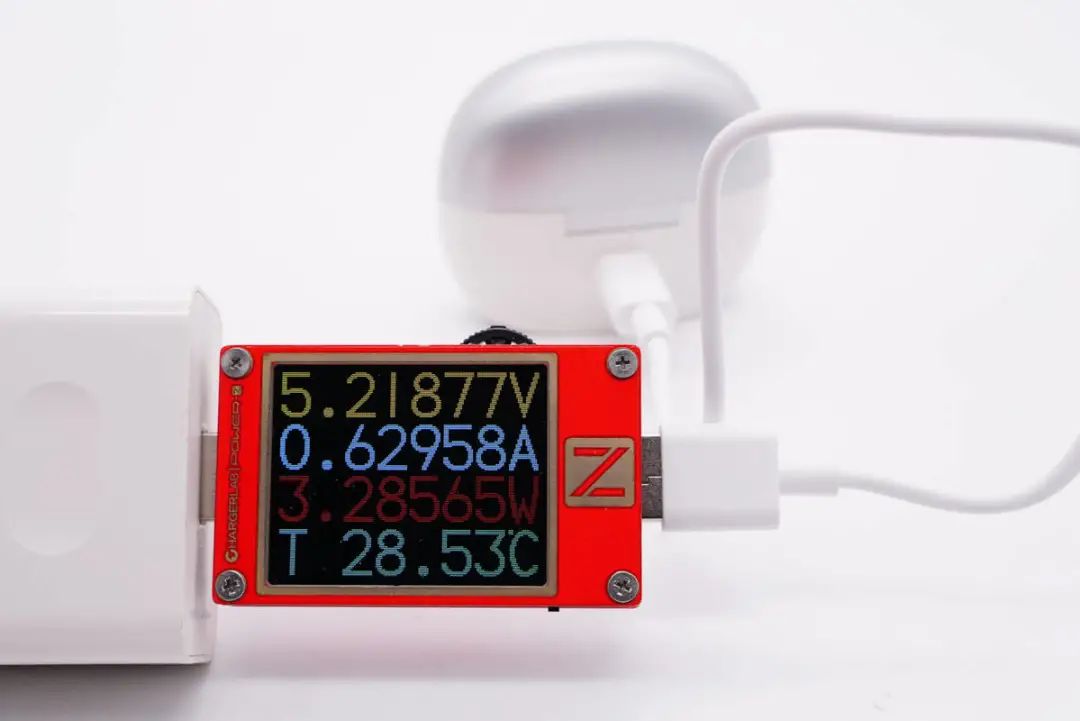

我愛音頻網采用ChargerLAB POWER-Z KT002便攜式電源測試儀對omthing AirFree2 真無線耳機進行有線充電測試，輸入功率約為3.29W。

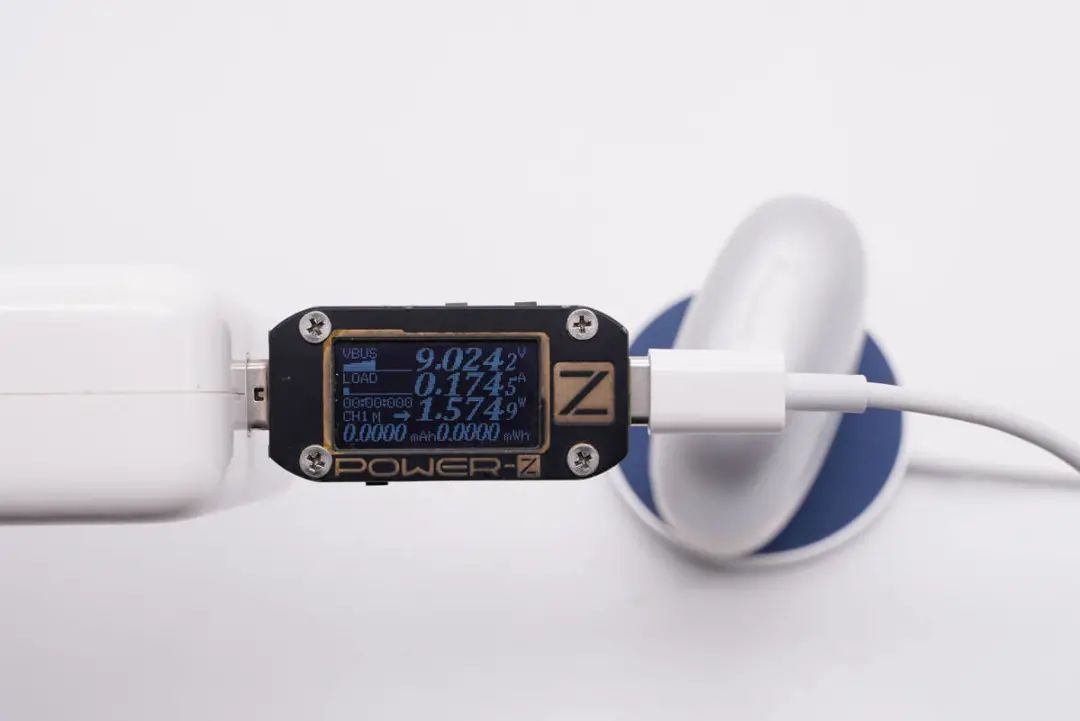

我愛音頻網采用ChargerLAB POWER-Z KM001C便攜式電源測試儀對omthing AirFree2 真無線耳機進行無線充電測試，充電功率約為1.57W。
二、omthing AirFree2 真無線耳機拆解
經過開箱，詳細了解了這款產品的外觀設計，下面進入拆解，看看內部結構配置~
充電盒拆解
撬開充電座艙，充電盒內元器件并未固定在座艙上，而是充電盒殼體內。

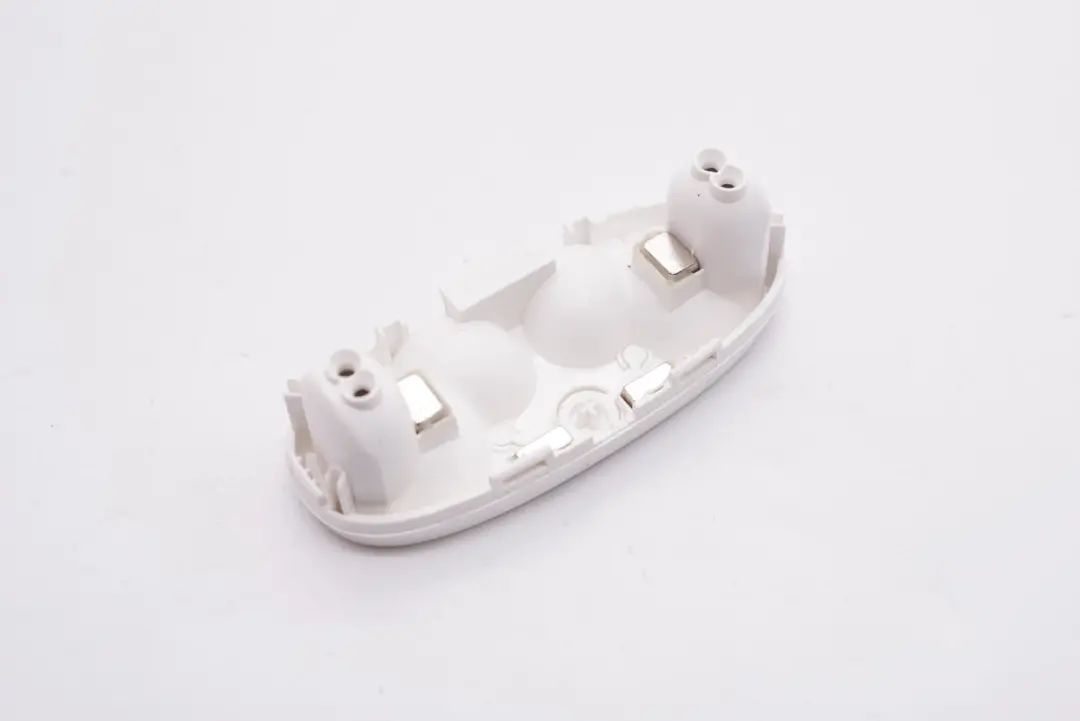

座艙底部特寫，有四顆磁鐵用于吸附耳機和充電盒。

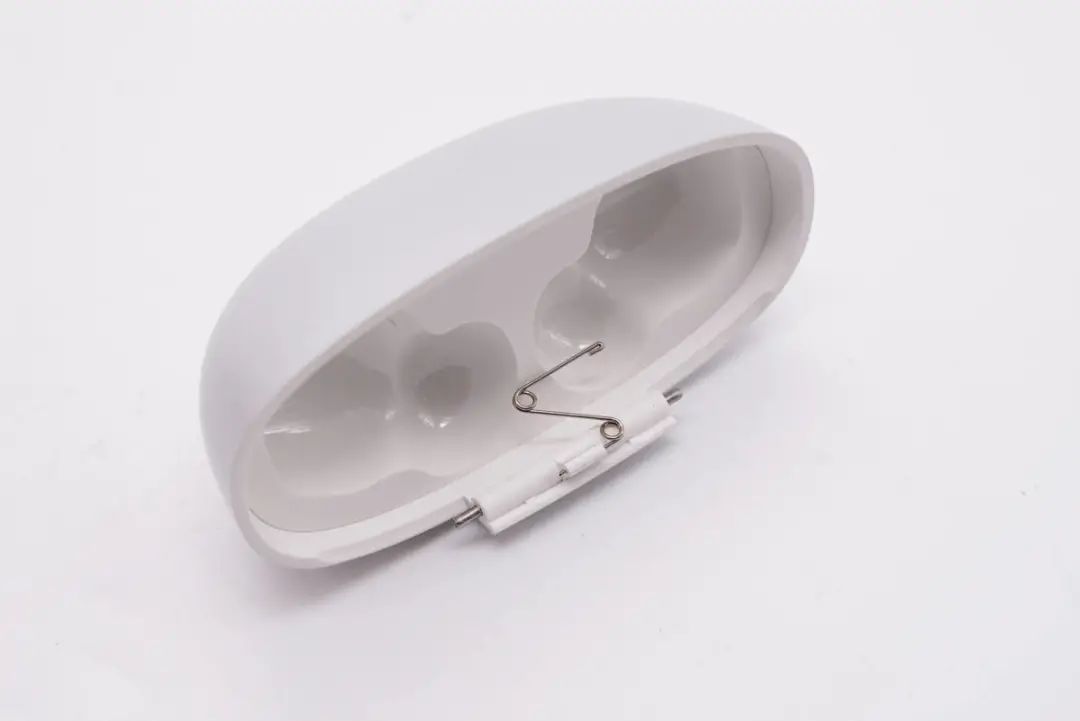

充電盒開蓋轉軸處采用彈簧增加阻尼手感。
腔體底部框架通過四顆螺絲固定在殼體上。

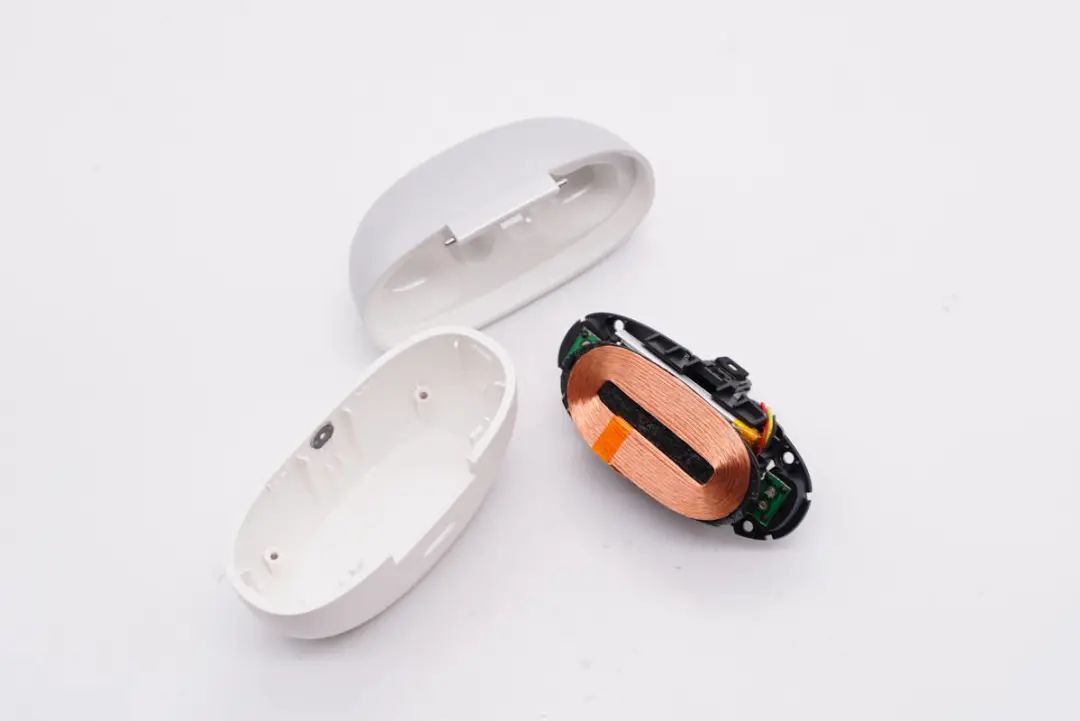

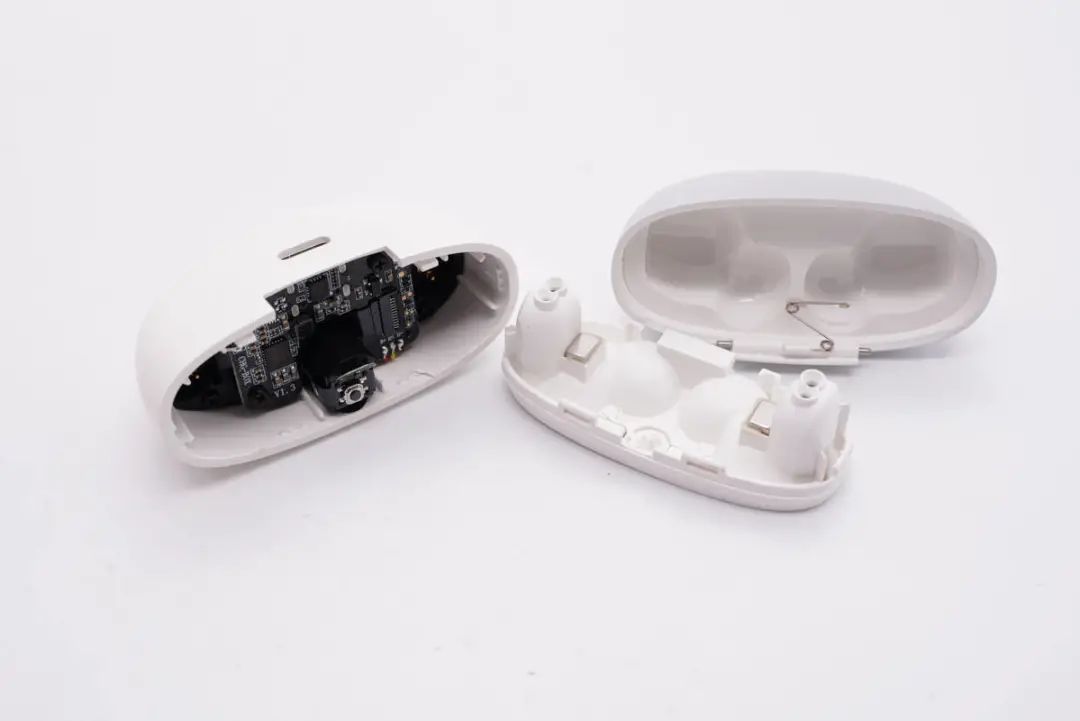

卸掉螺絲取出充電盒內元器件。

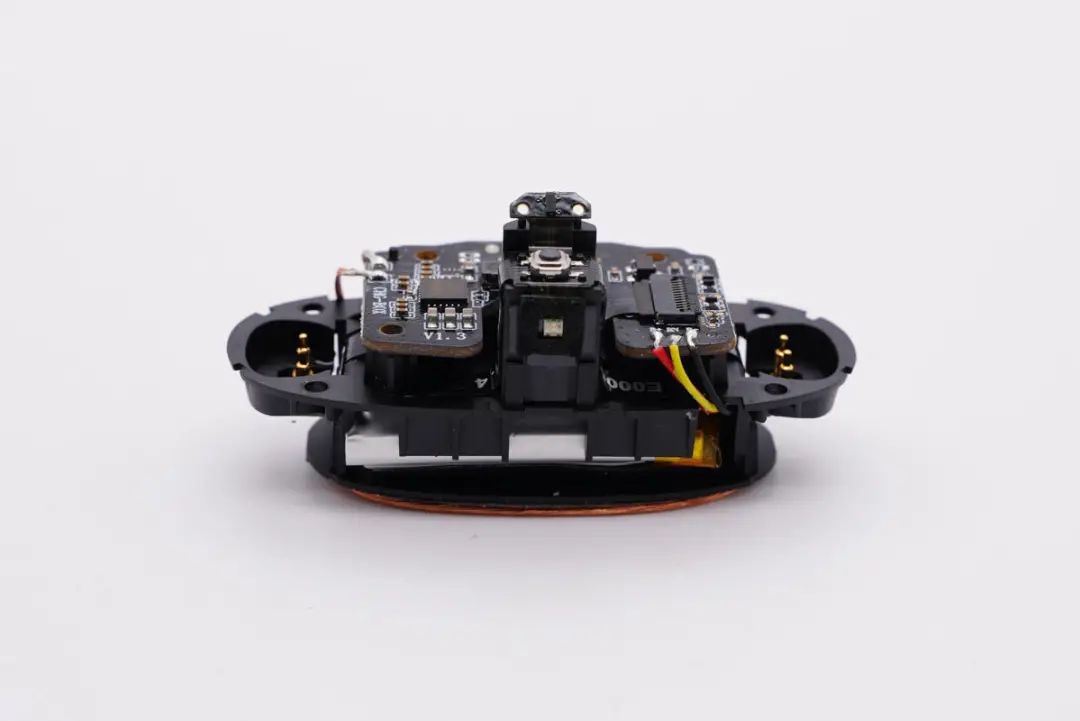

框架頂部固定主板單元，主板下方貼有一條FPC排線，通過ZIF連接器連接到主板，排線兩端是充電頂針。

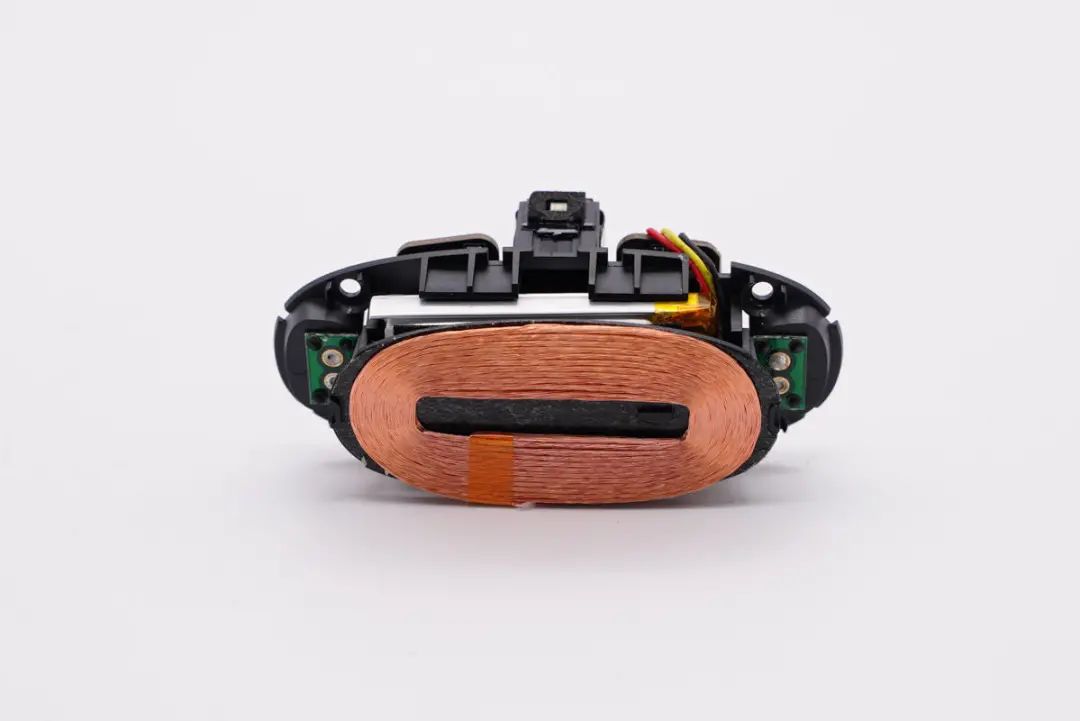

底部是無線充電接收線圈，電池位于中間位置，起到很好的保護作用。

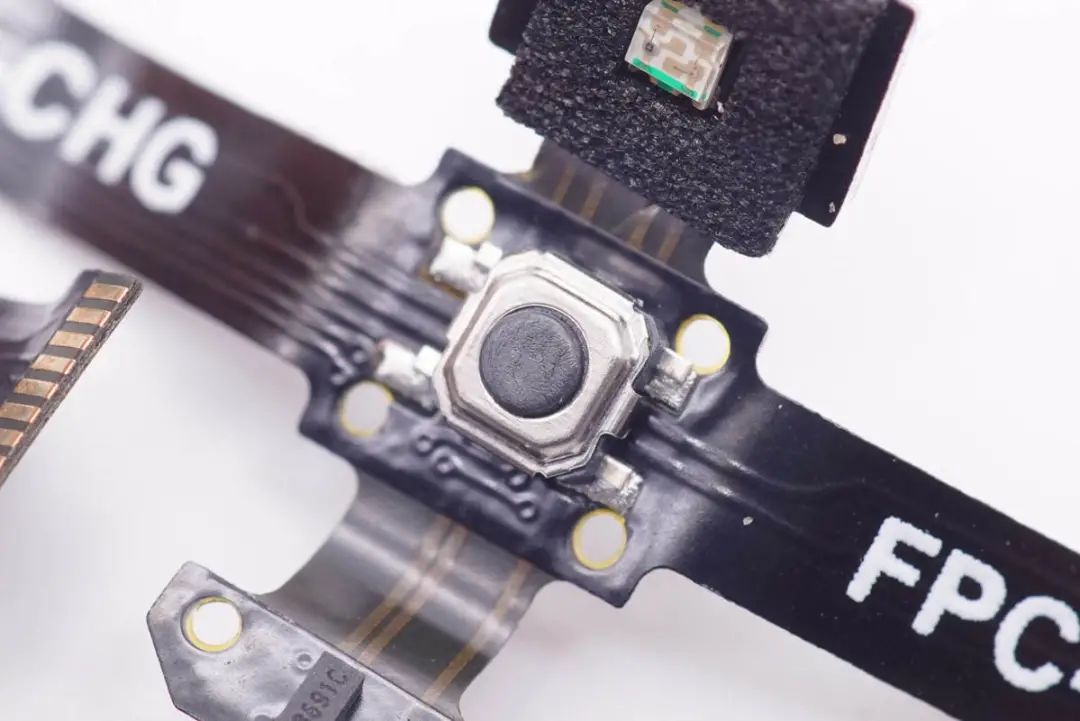

正面LED指示燈同樣設置在了FPC排線上。

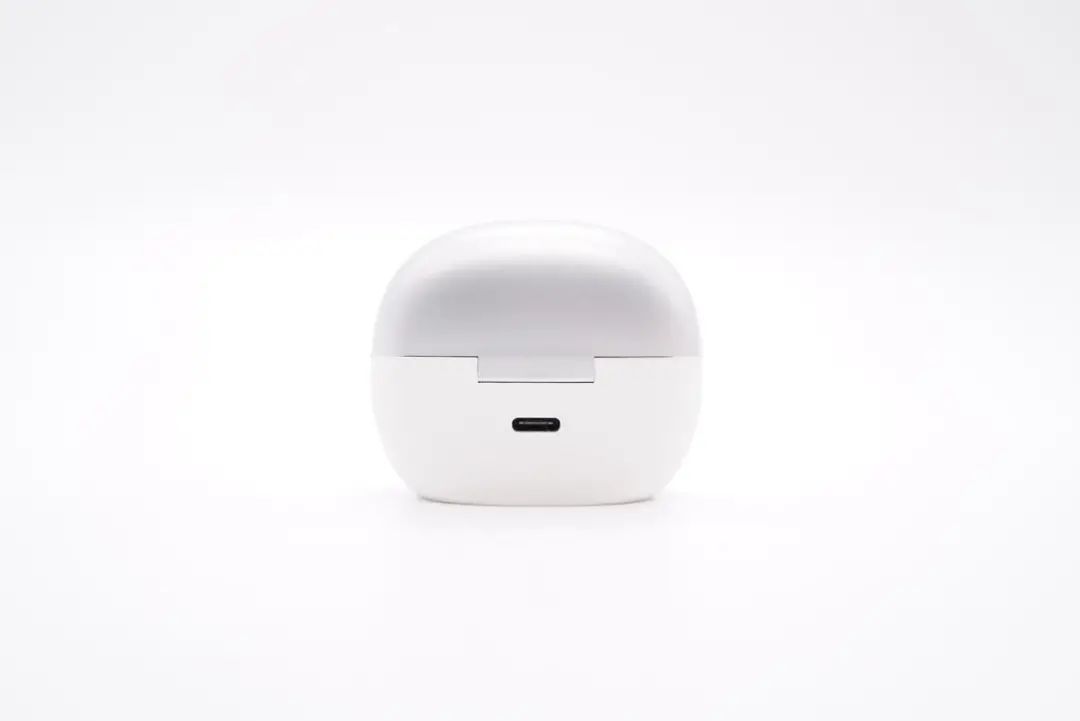

背面是Type-C充電接口。

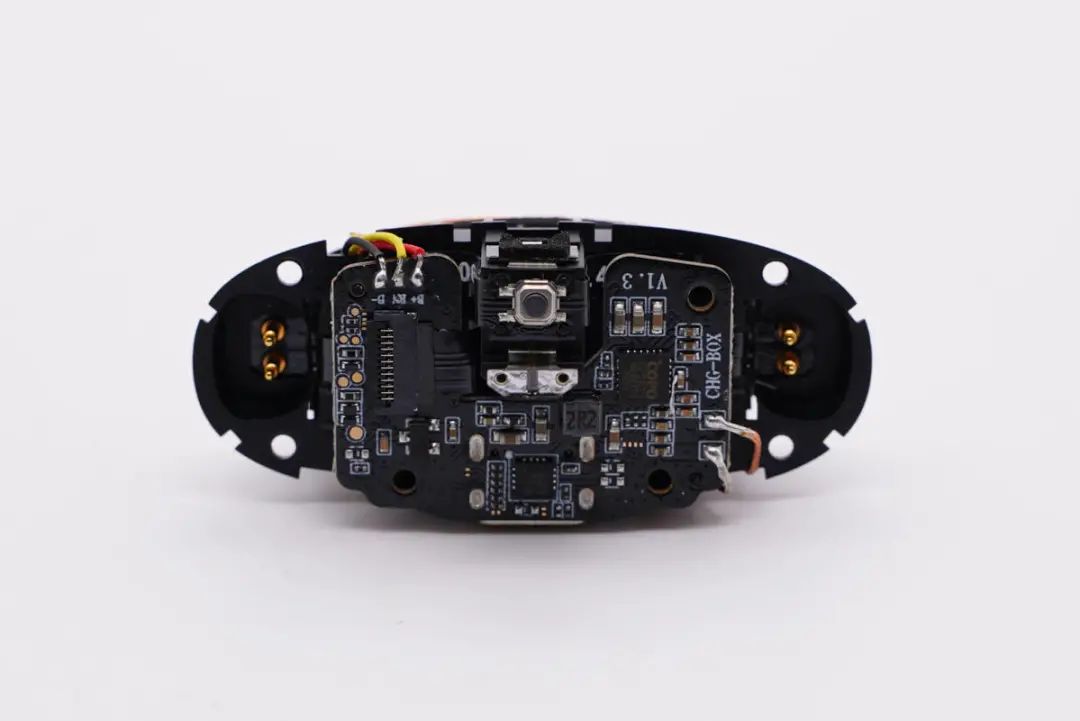

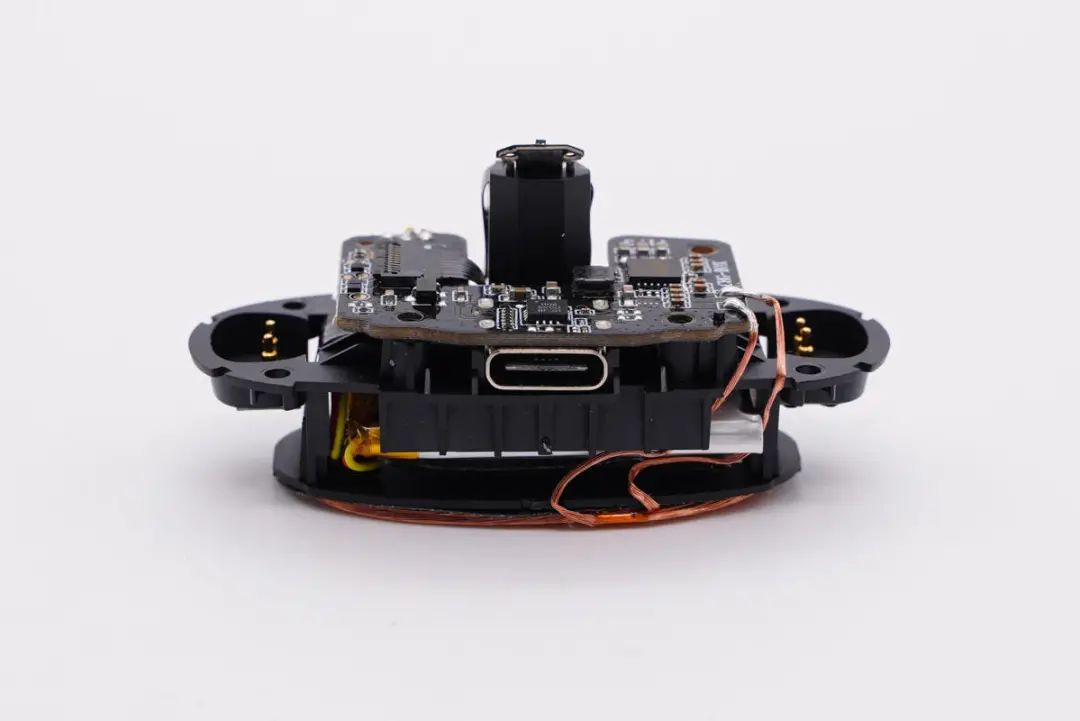

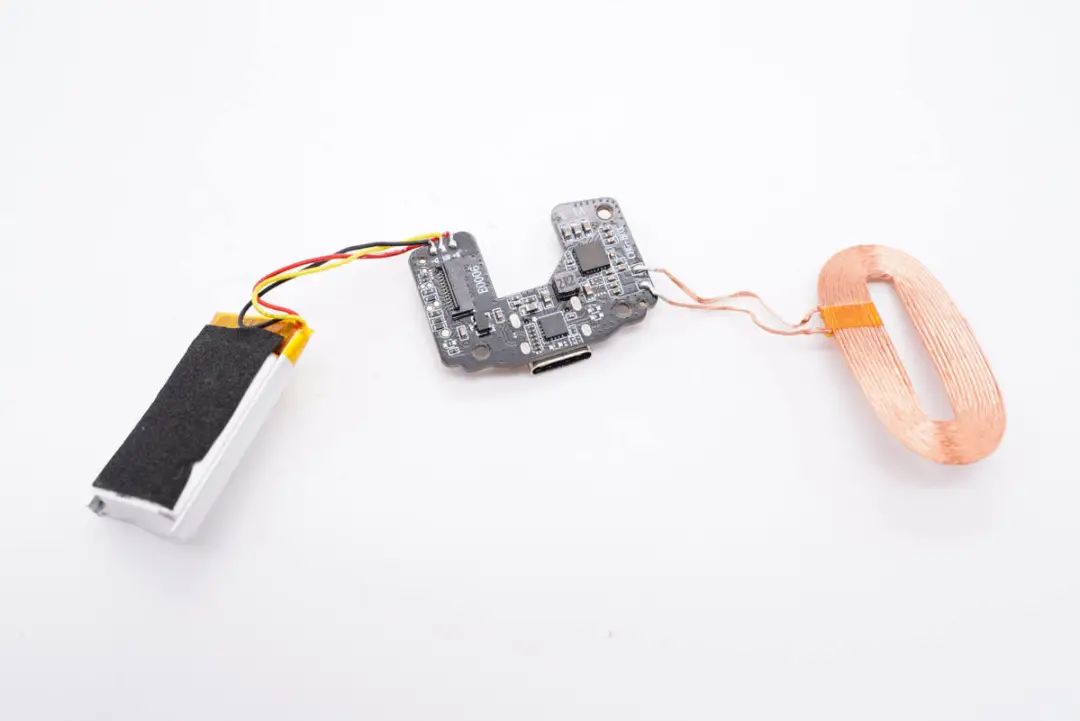

主板、電池和無線充電接收線圈電路一覽。

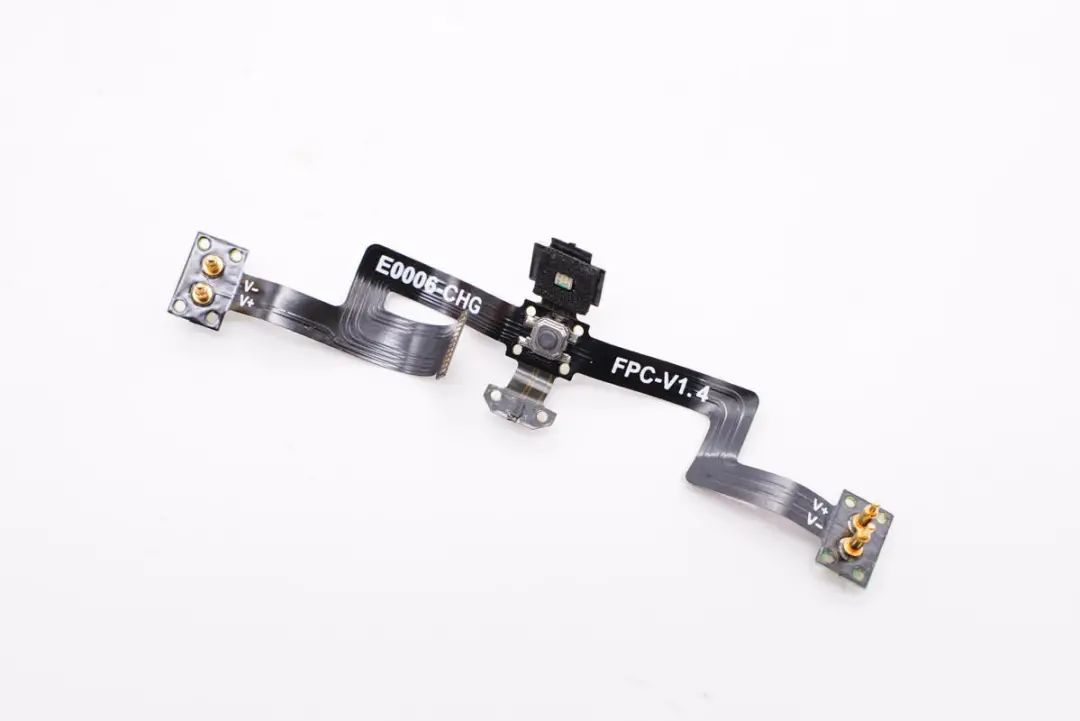

FPC排線電路一覽。
LED指示燈特寫，支持多種顏色，用于反饋充電盒狀態。

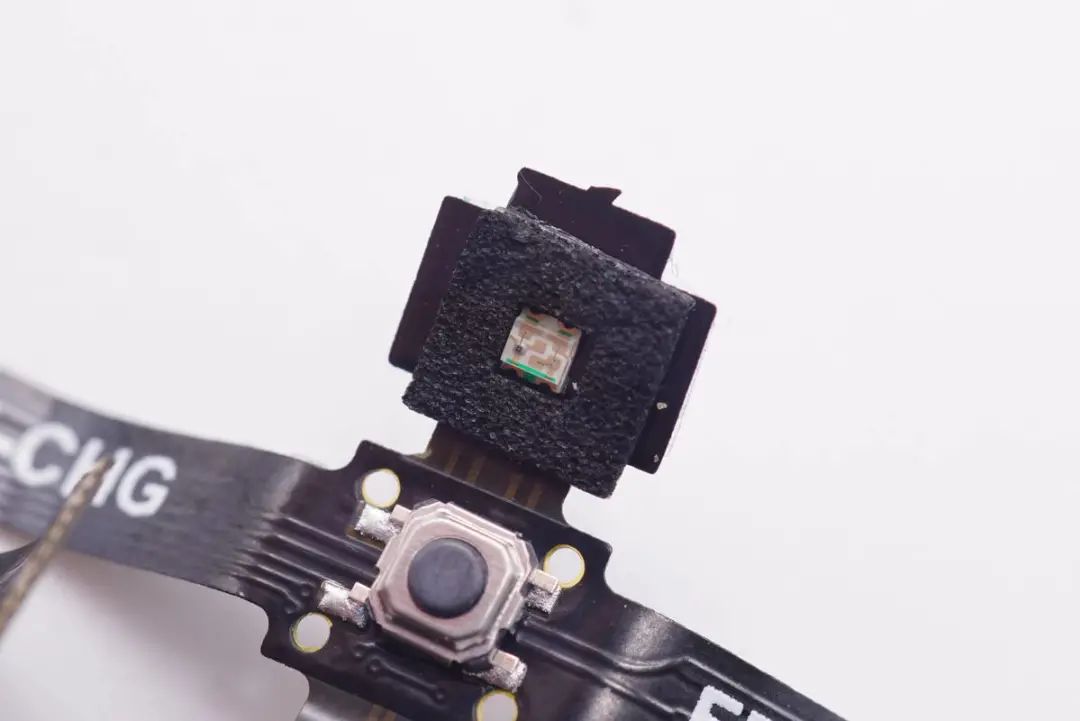

藍牙配對功能按鍵特寫。

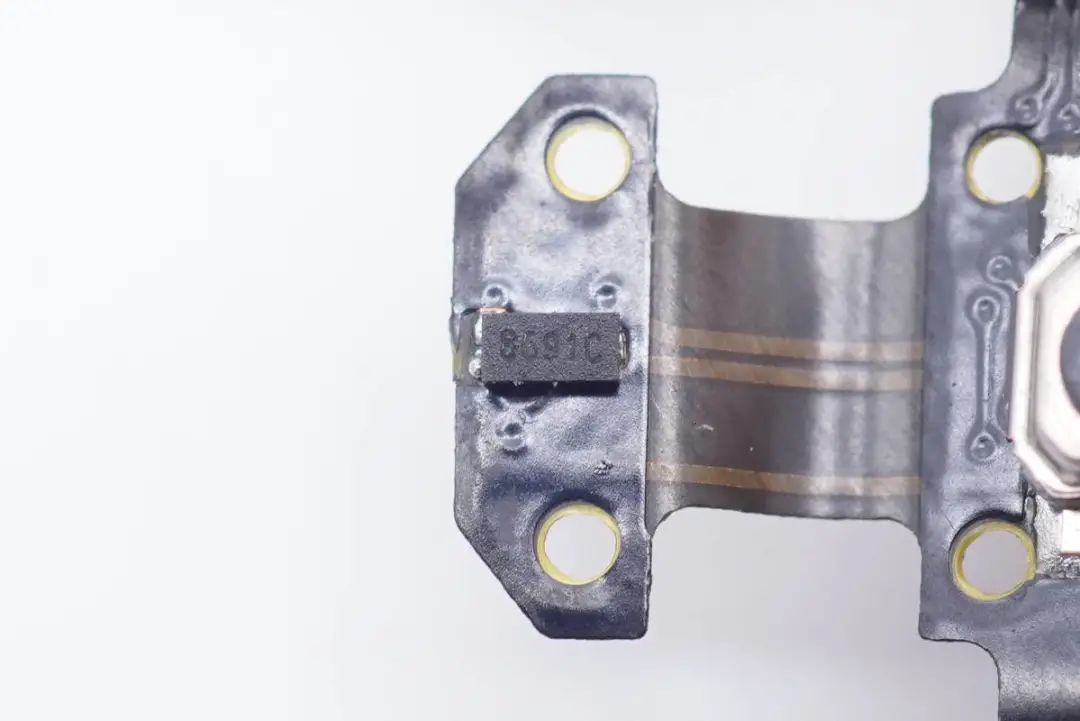

絲印8691C的霍爾元件，通過感知充電盒蓋打開/閉合時的磁場變化（霍爾效應），通知耳機與已配對設備連接/斷開。

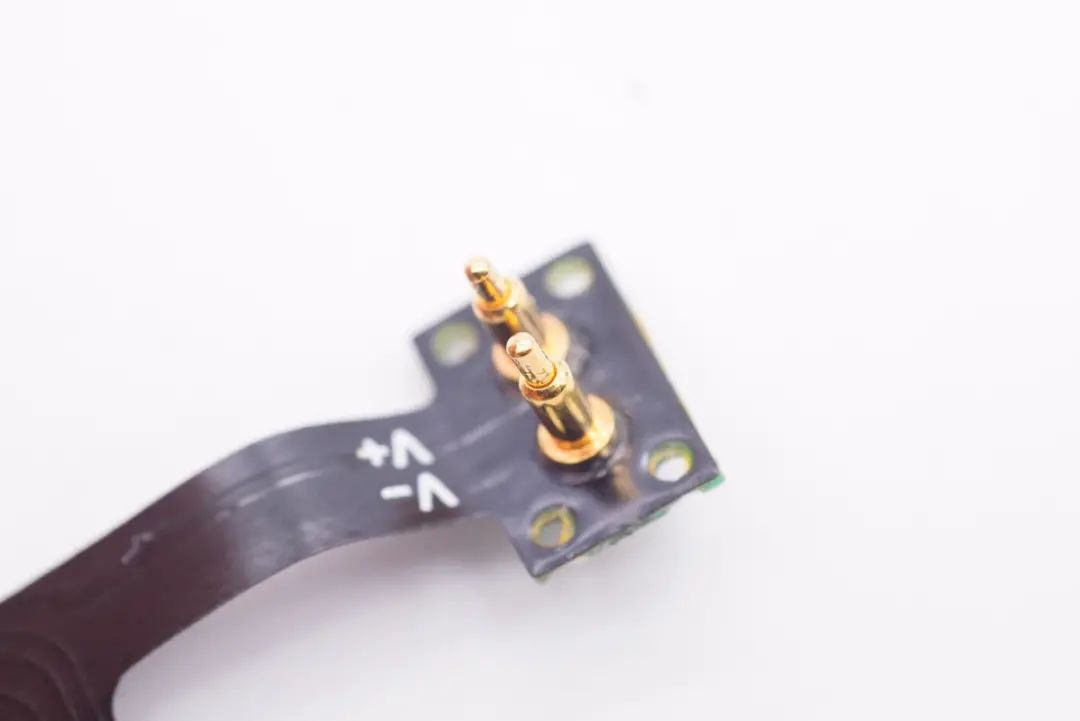

充電盒為耳機充電的pogo pin連接器。

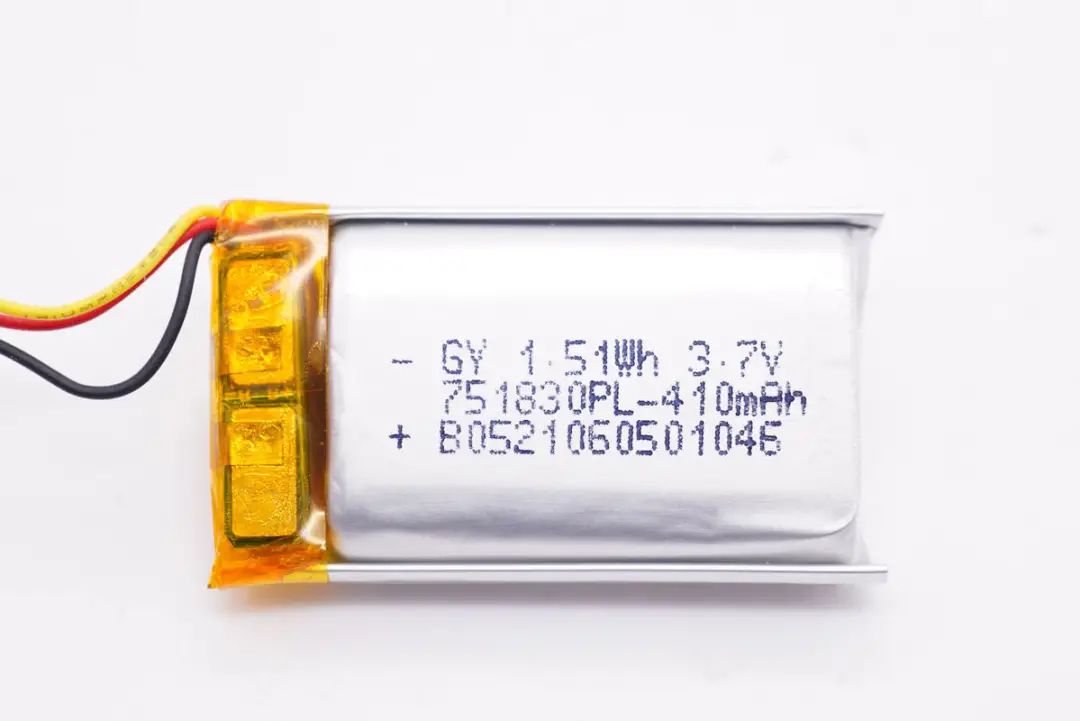

鋰離子軟包電池型號751830PL，額定容量：410mAh/1.51Wh，額定電壓：3.7V。

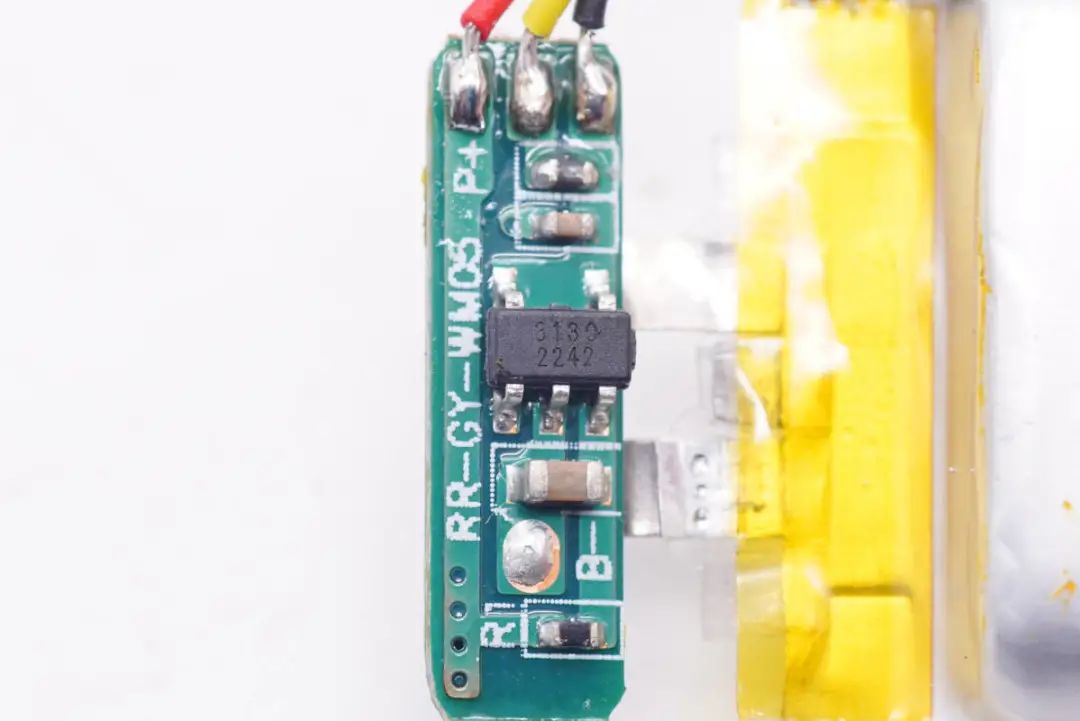

電池配備有電路保護板和一體化保護IC，保護板上還有熱敏電阻進行溫度檢測。

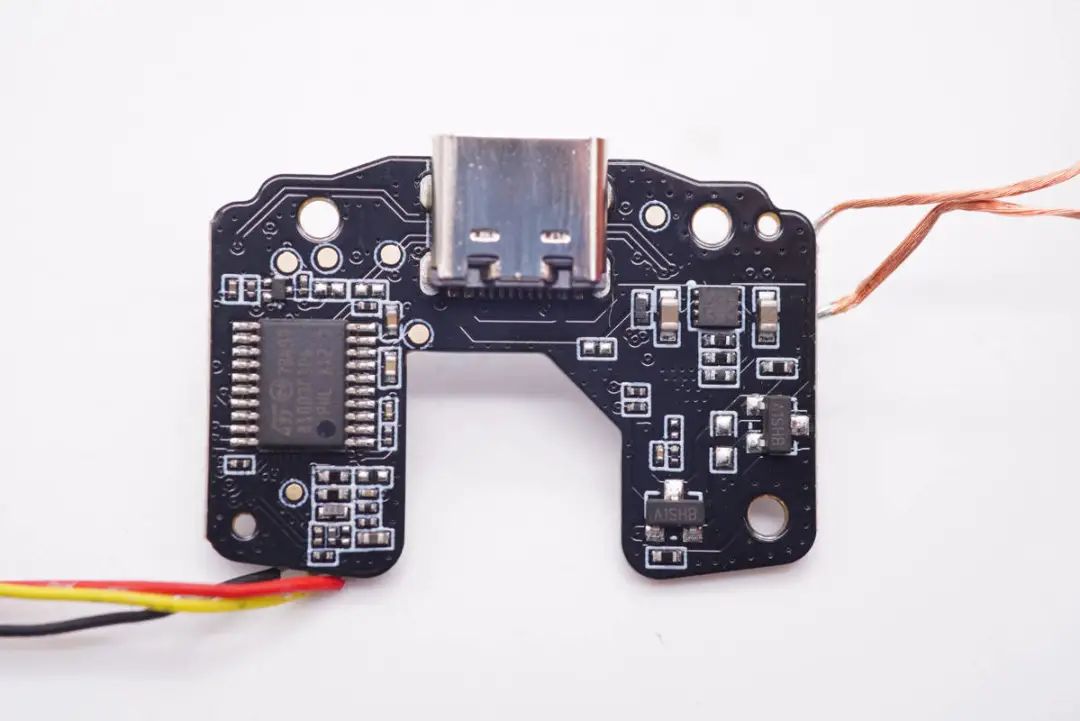

充電盒主板正面電路一覽。

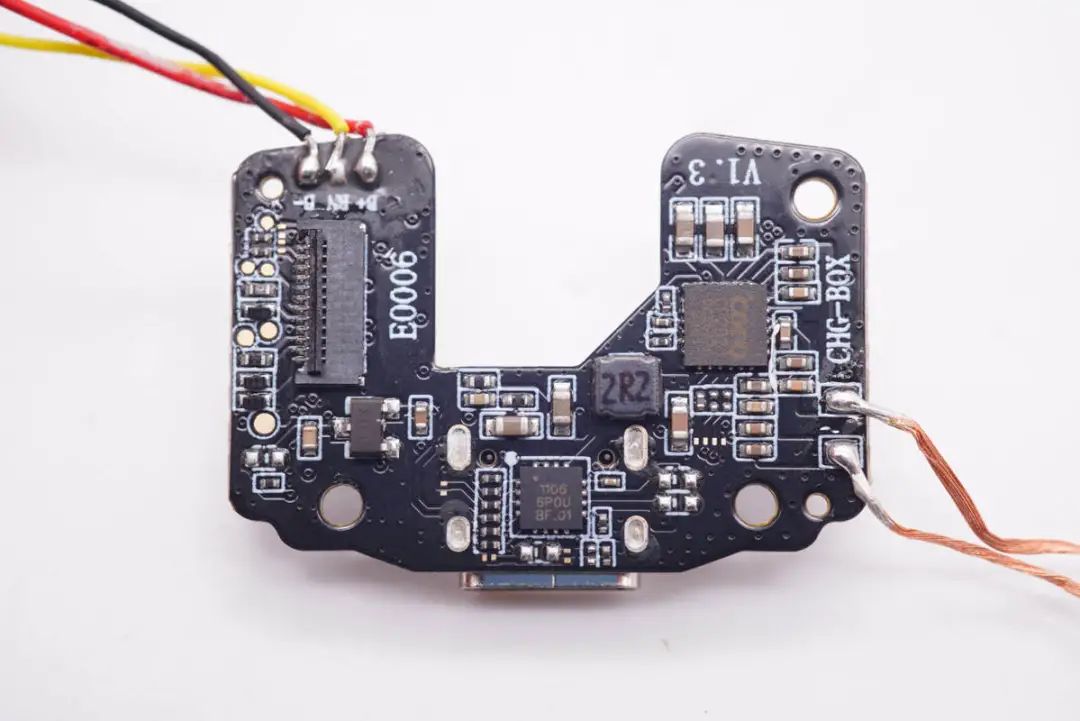

充電盒主板背面電路一覽。

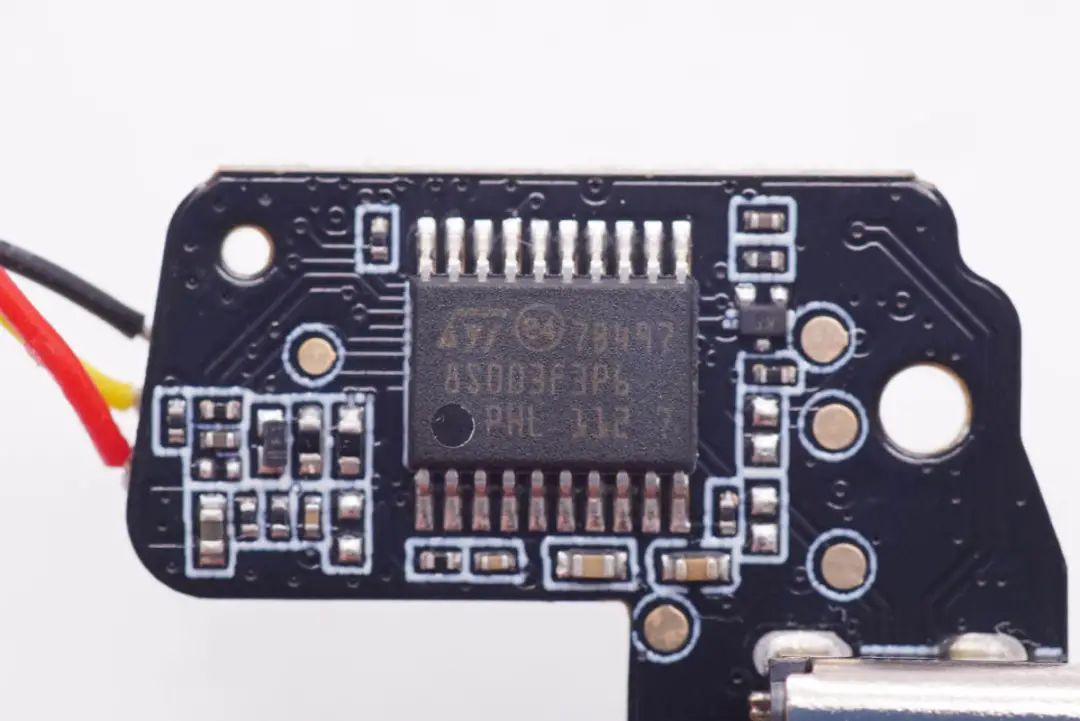

ST意法半導體 STM8S003F3 是一顆具有8KB閃存、16MHz CPU、集成EEPROM的8位MCU，用于充電盒整機控制。

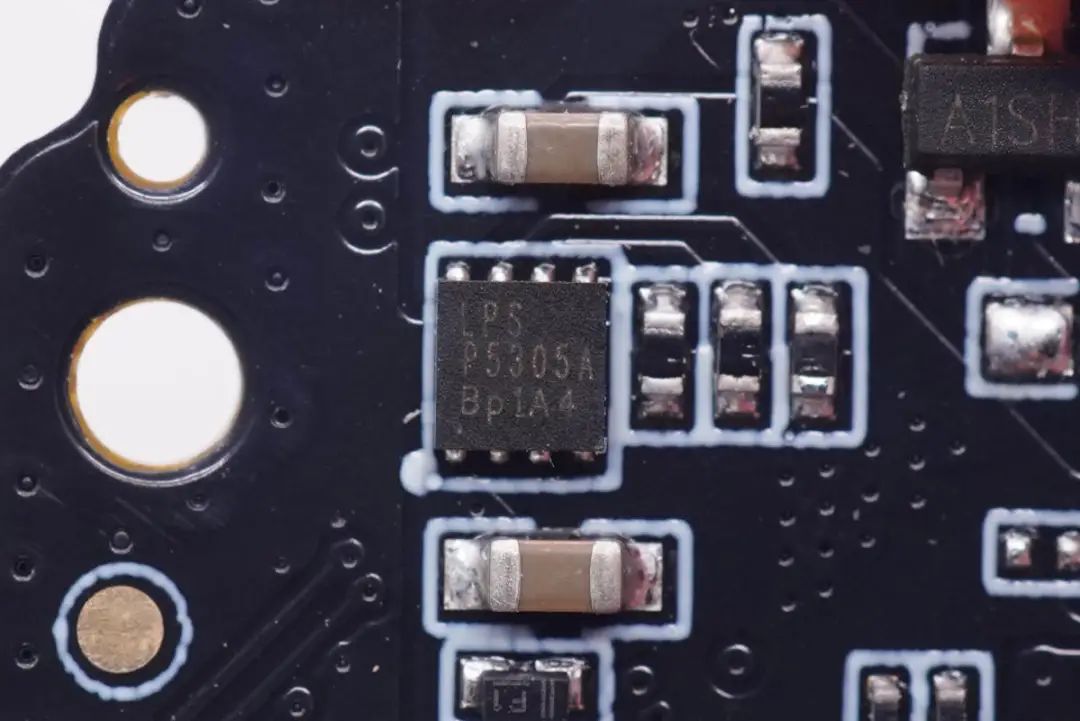

LP5305過壓過流保護IC，同時支持鋰電池充電器前端保護，在電池過壓時斷開充電器輸入，提供完整全面的保護功能。

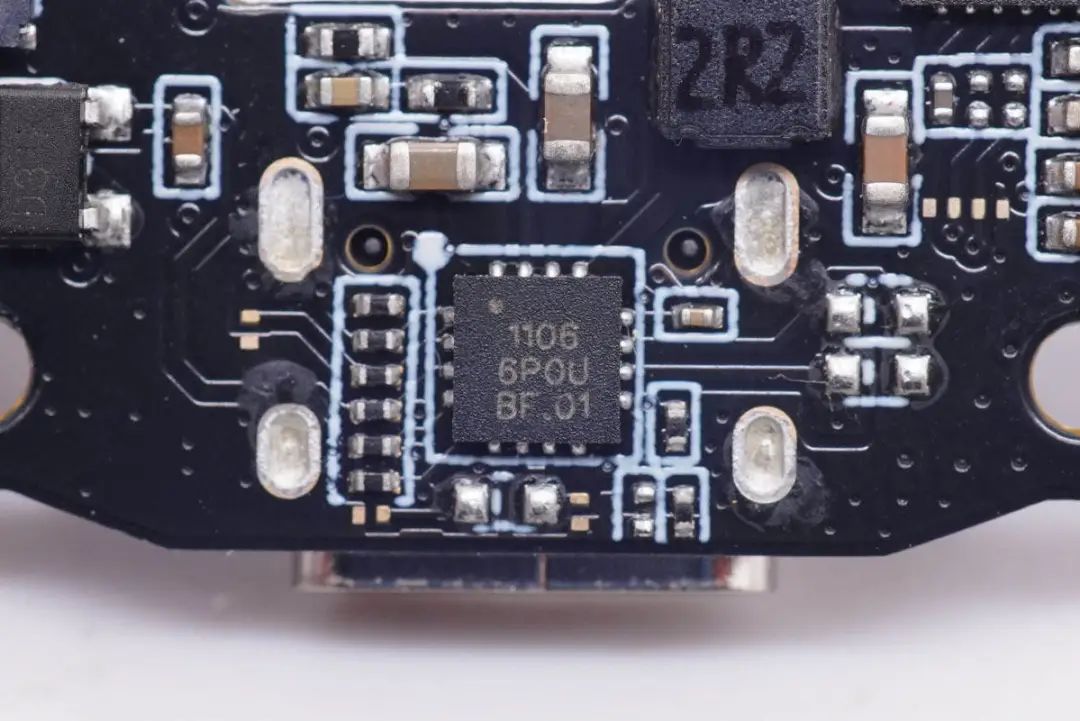

ICP1106電源管理芯片，集成了開關充電，Boost同步升壓，電源路徑管理，雙耳獨立插拔檢測，雙向通信，OVP，OCP 保護等功能，具有性能強大，集成度高，外圍電路簡單等特點。
LY來遠電子ICP1106詳細資料圖。

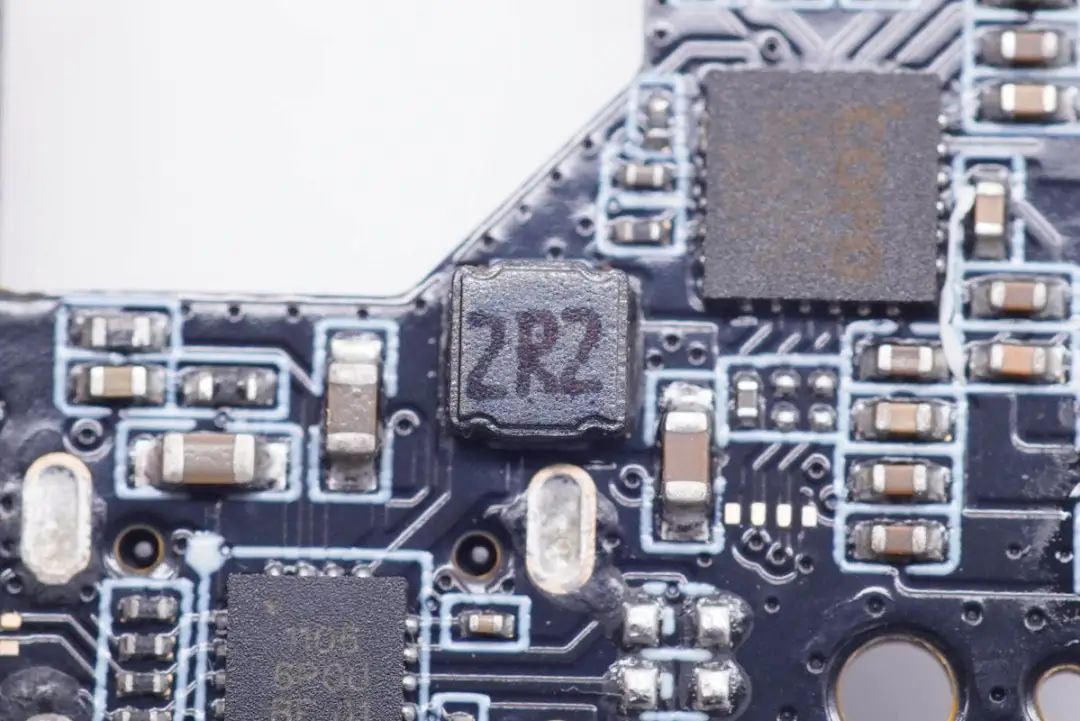

2R2電感配合ICP1106進行電池充放電管理。

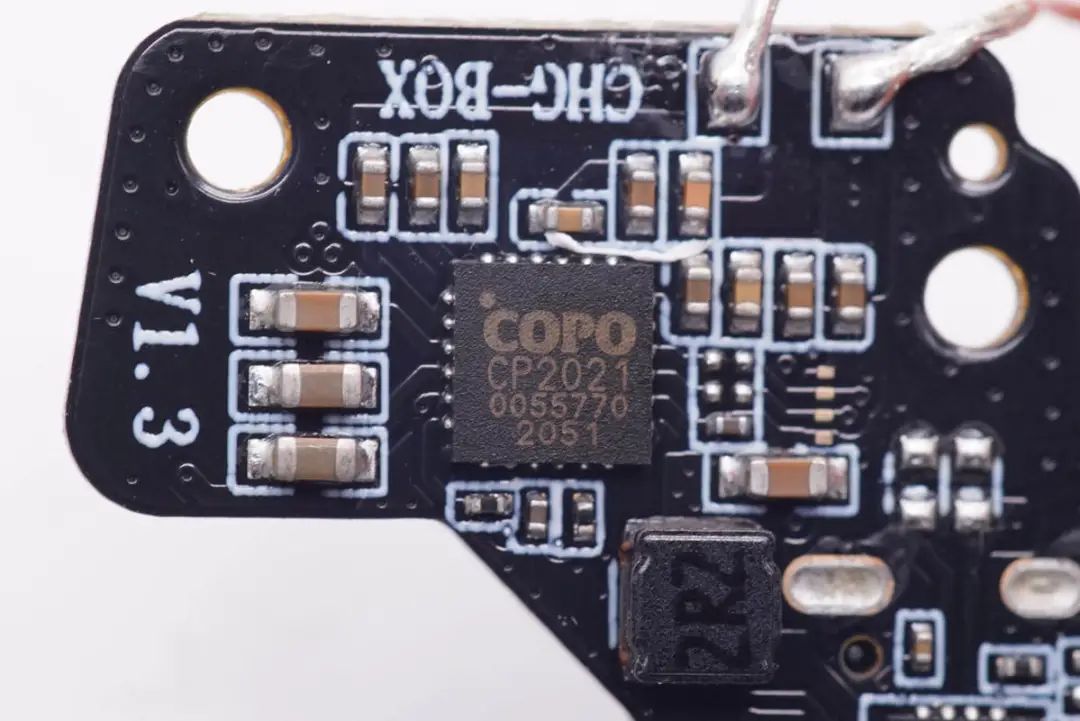

COPO酷珀微CP2021高集成度2.5W無線充電接收芯片，符合WPC 1.2.4版本Qi協議；輸出電壓5V，輸出電流可調，最大可到500mA；集成外部電源輸入檢測功能；集成過溫，過壓和輸出過流保護；集成溫度監測、充電完成及和主機故障控制的多功能NTC控制引腳。
耳機拆解
沿合模線撬開耳機。

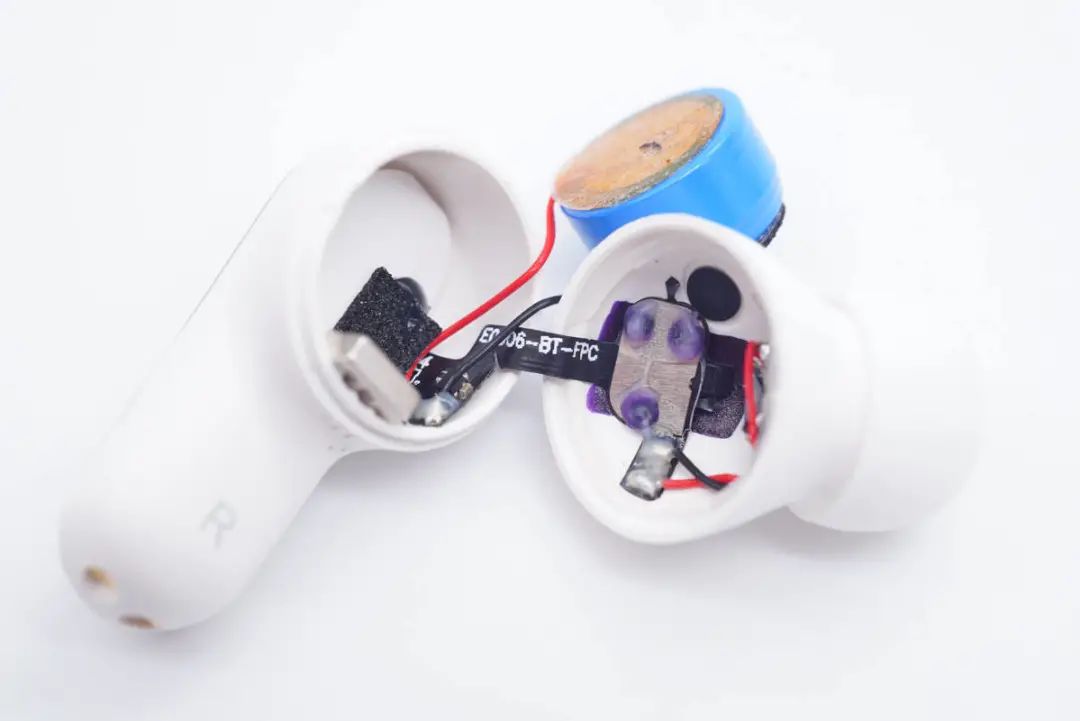

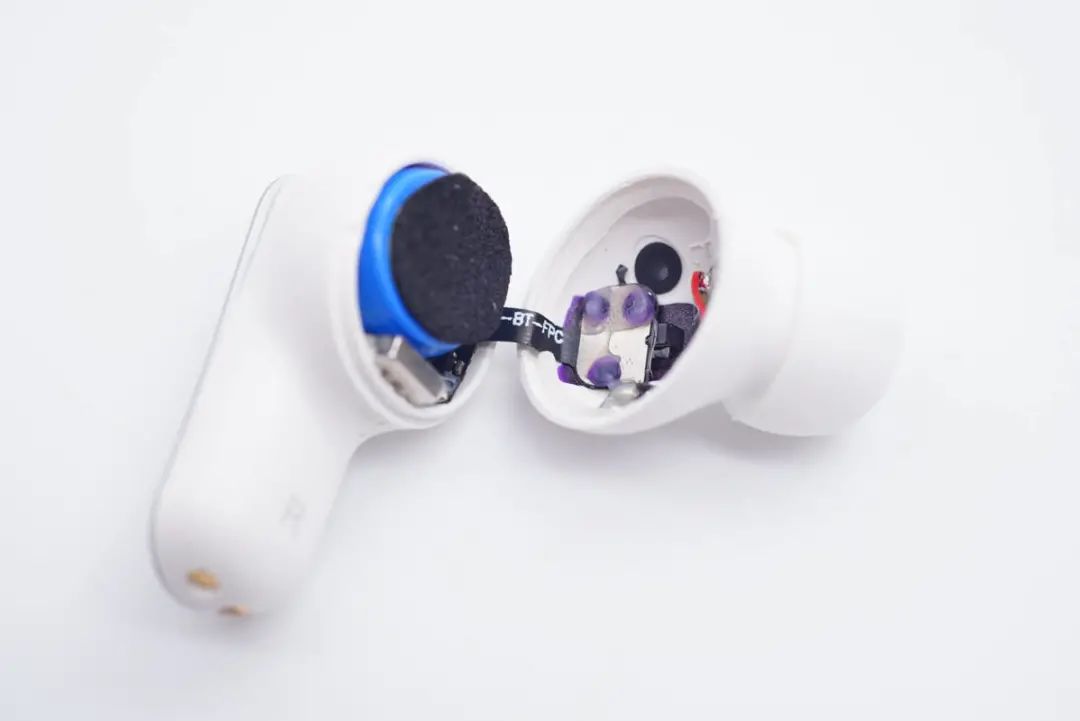

耳機頭內揚聲器、電池、光感元件連接到一條FPC排線上，再與主板連接。

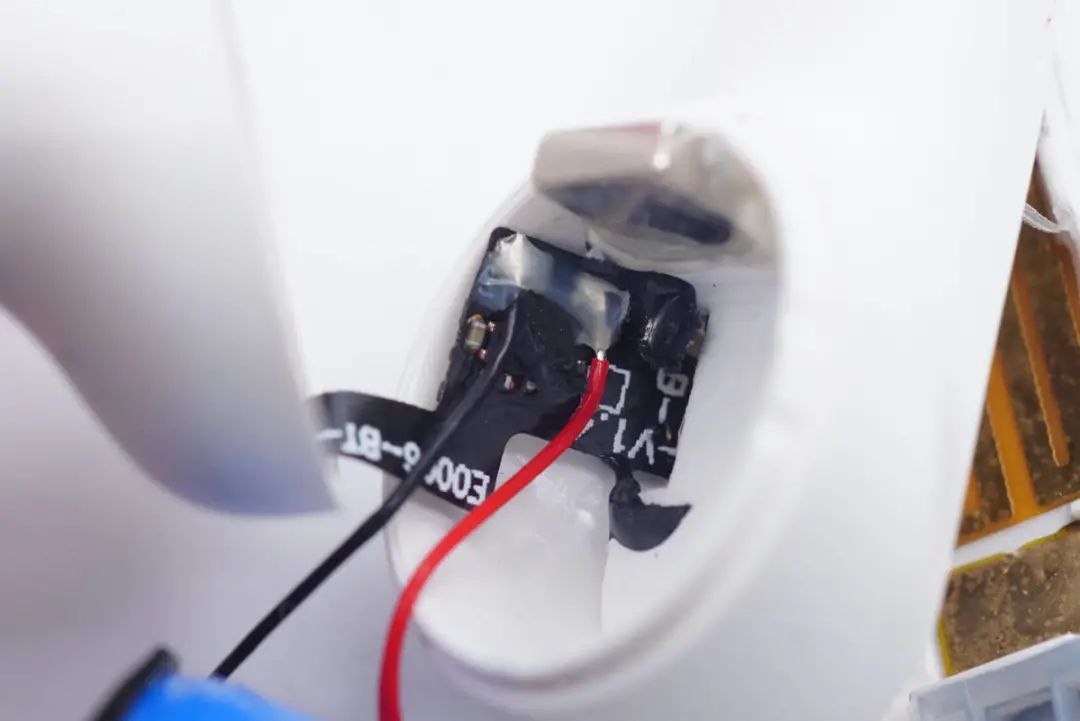

FPC排線通過雙面膠固定在腔體壁上，過孔連接到主板。

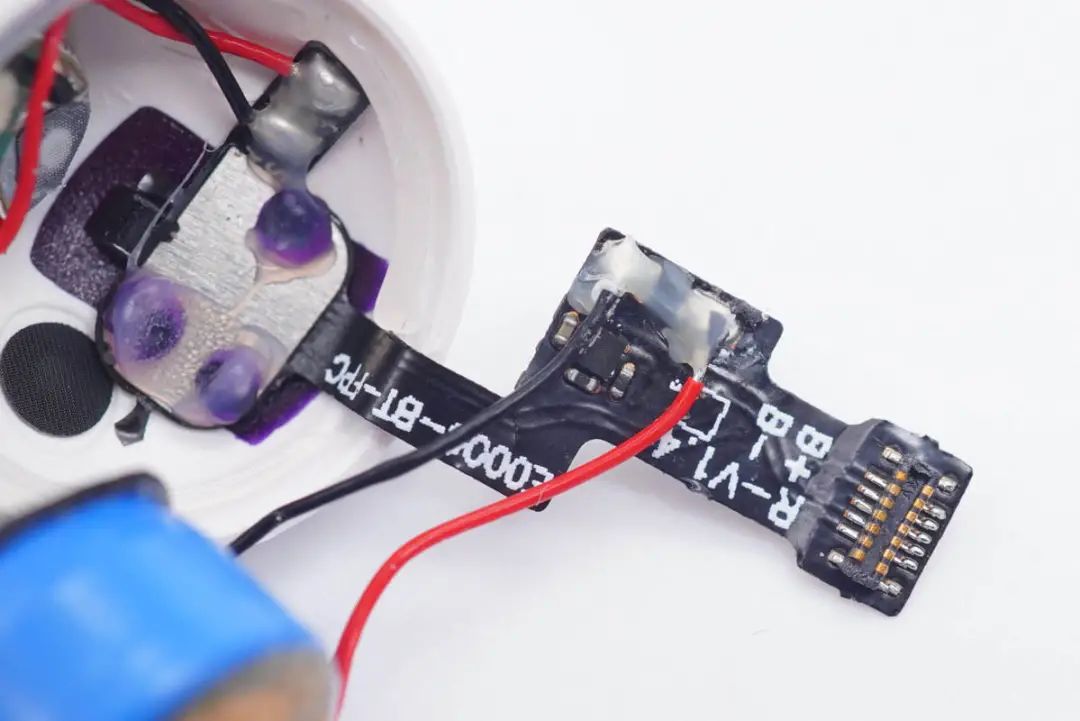

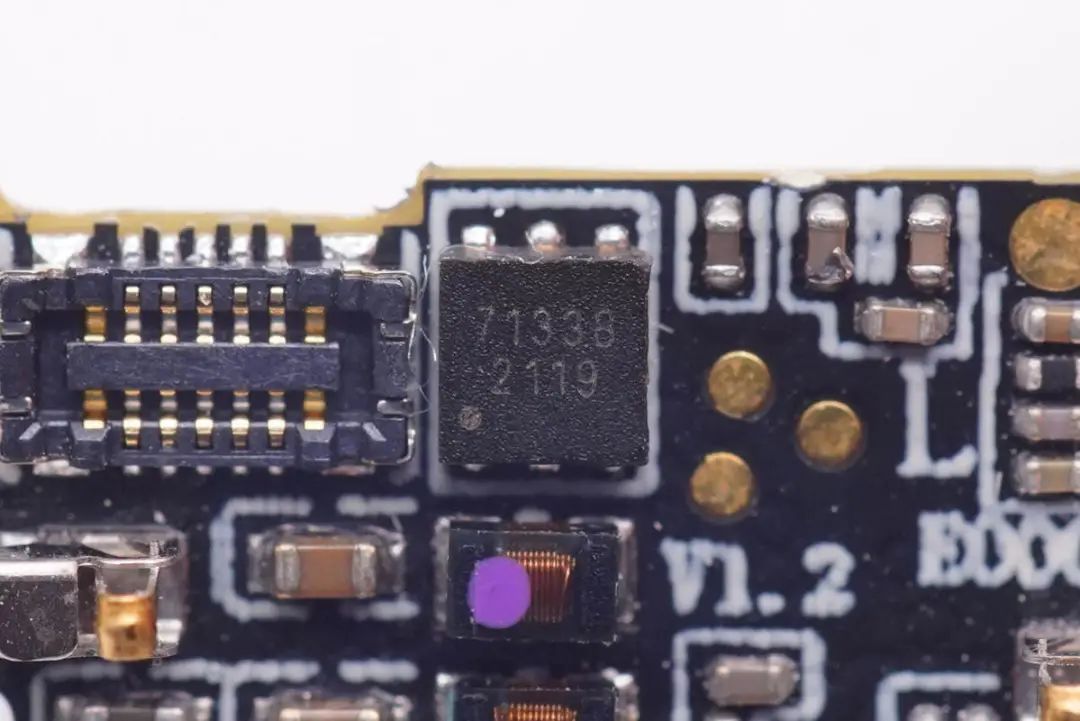

耳機頭內FPC排線背面電路一覽，導線焊點透明膠水加固防護。末端采用BTB連接器連接到主板。

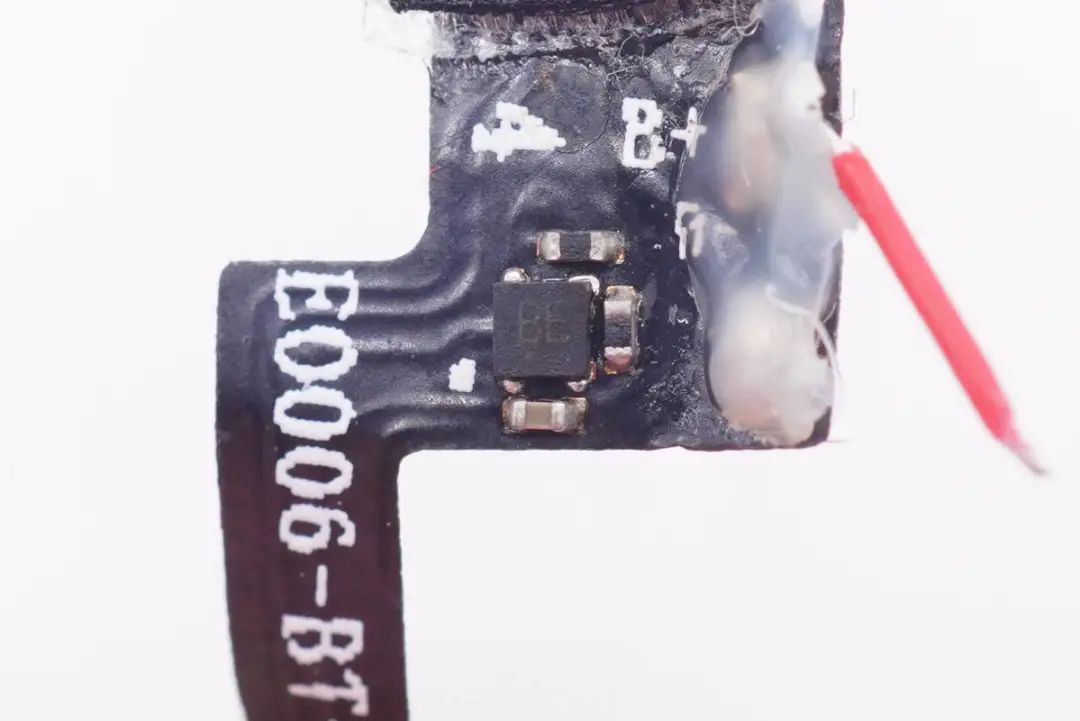

電池導線焊點處設置有一顆絲印BE的電池保護IC。
FPC排線背面特寫。

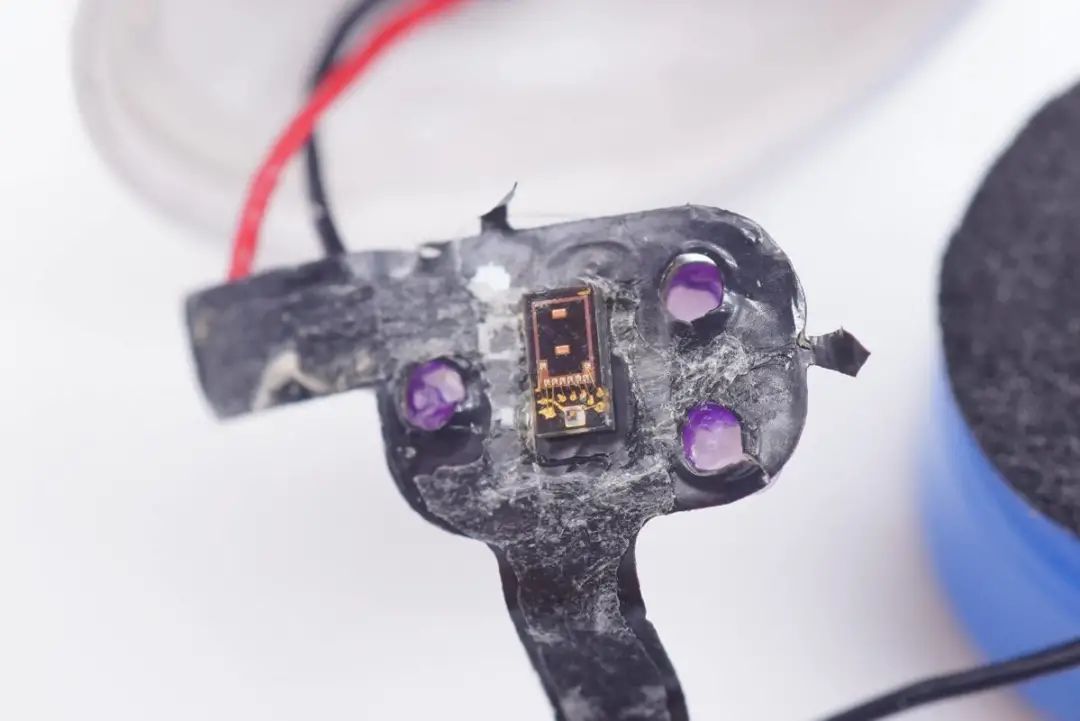

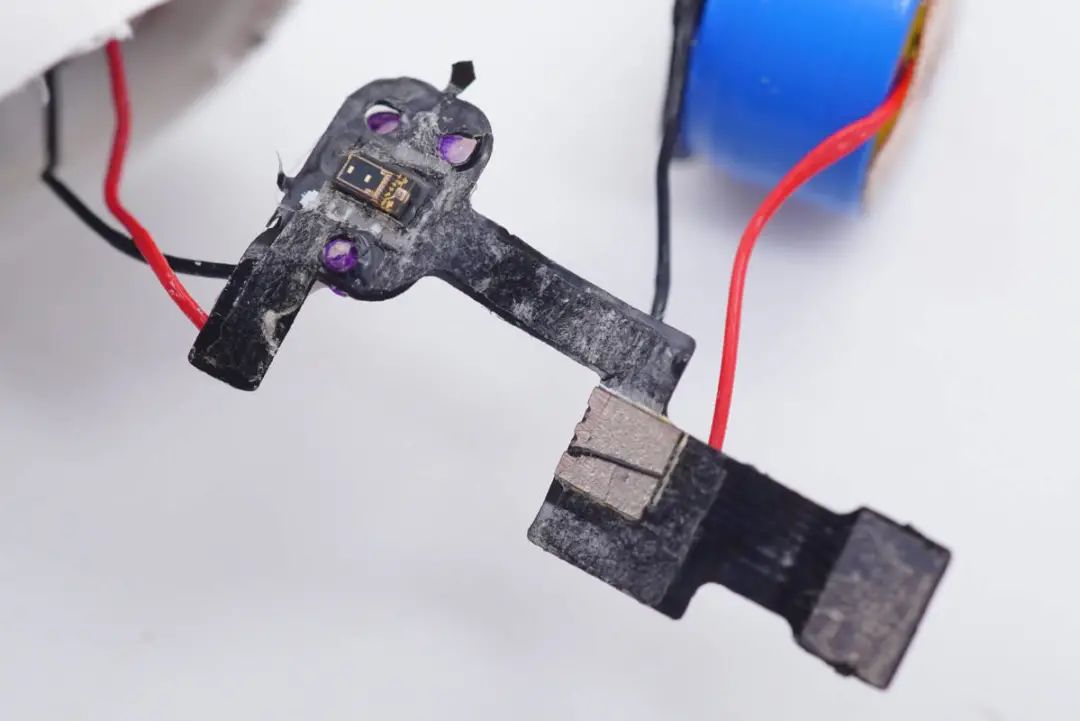

紅外光學距離傳感器特寫，用于入耳檢測功能，實現摘取自動暫停、佩戴自動恢復播放。

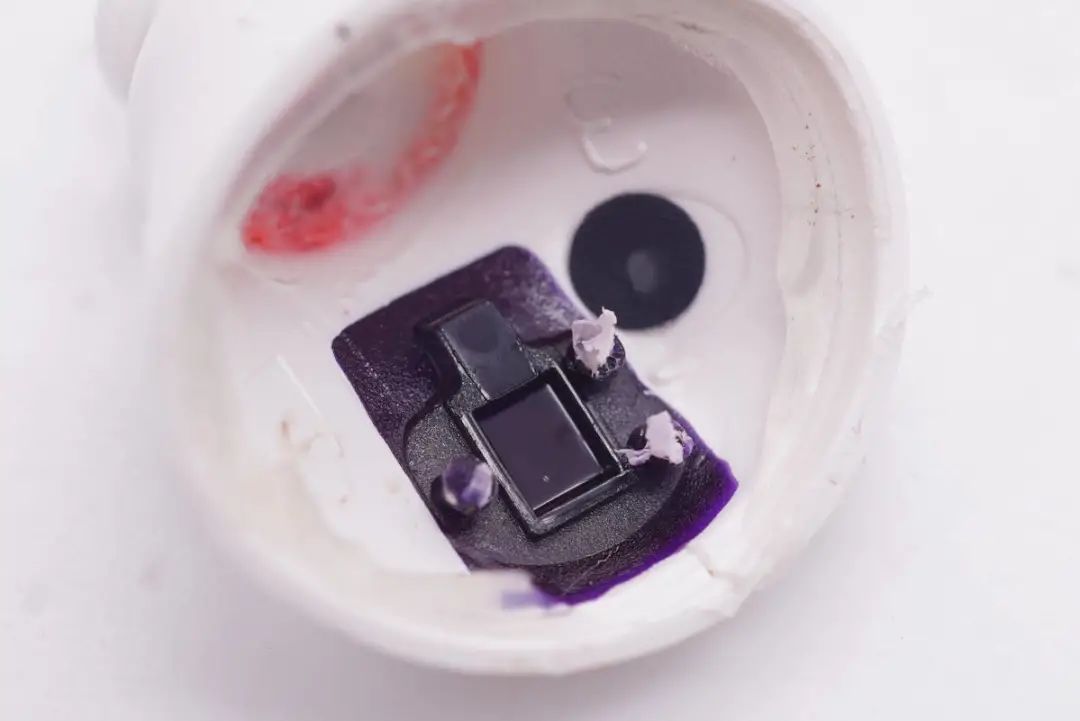

前腔內光學入耳檢測傳感器黑色濾鏡特寫。
后腔內有擋板隔離主板和電池。

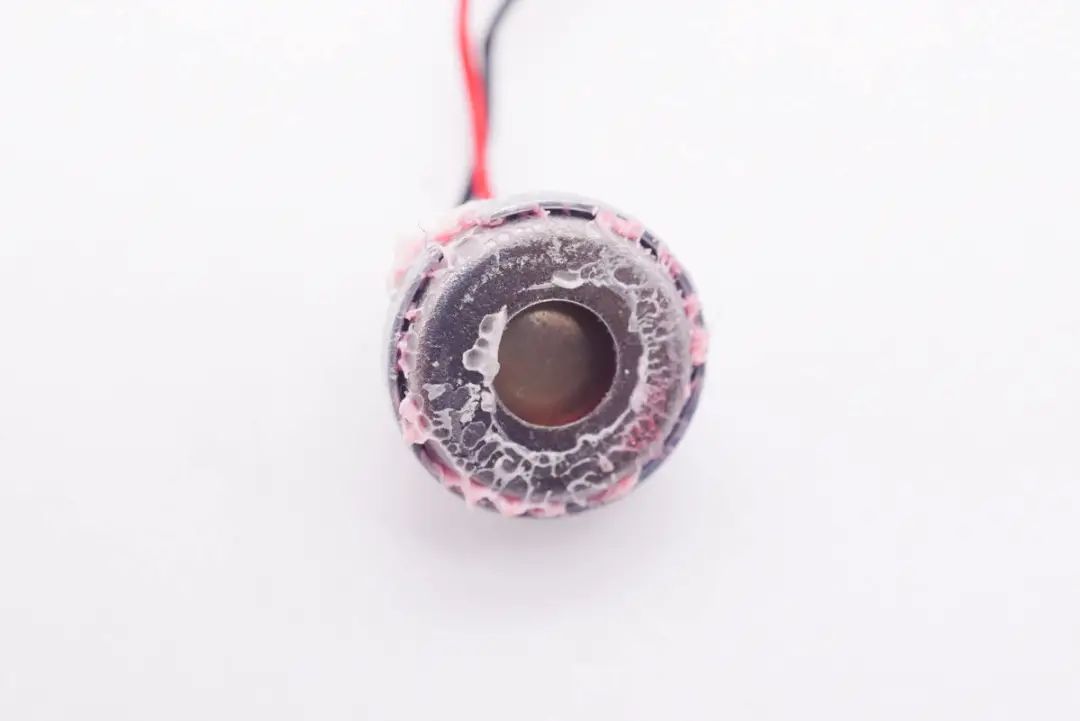

揚聲器單元正面特寫，膠水固定到耳機腔體內，金屬外殼保護。

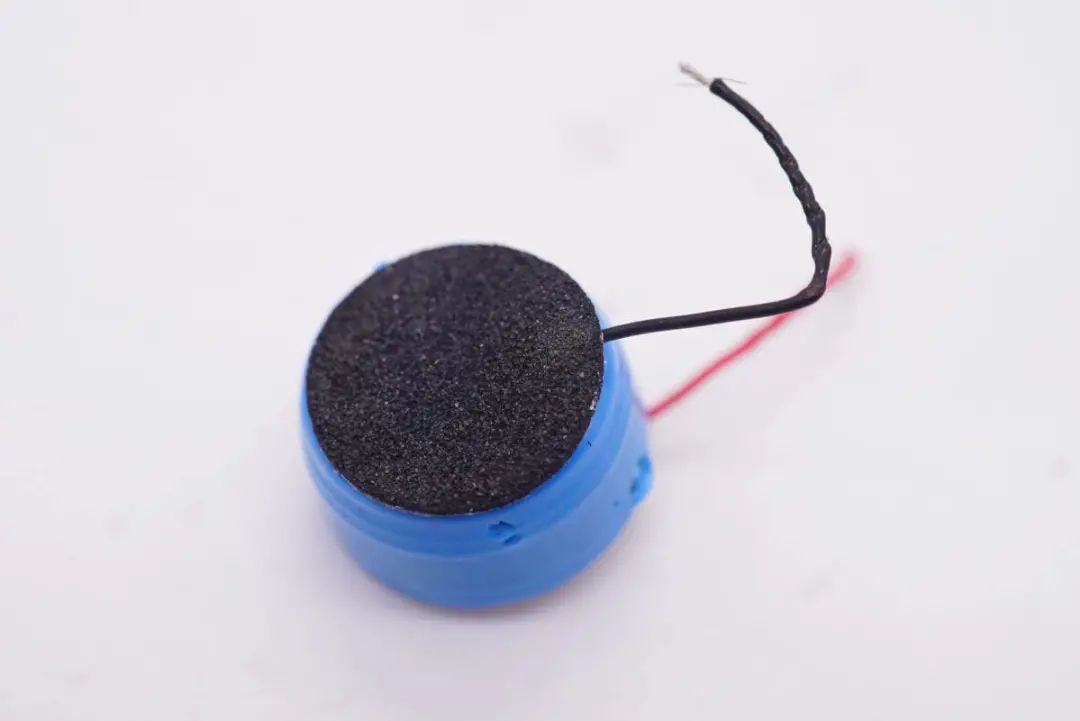

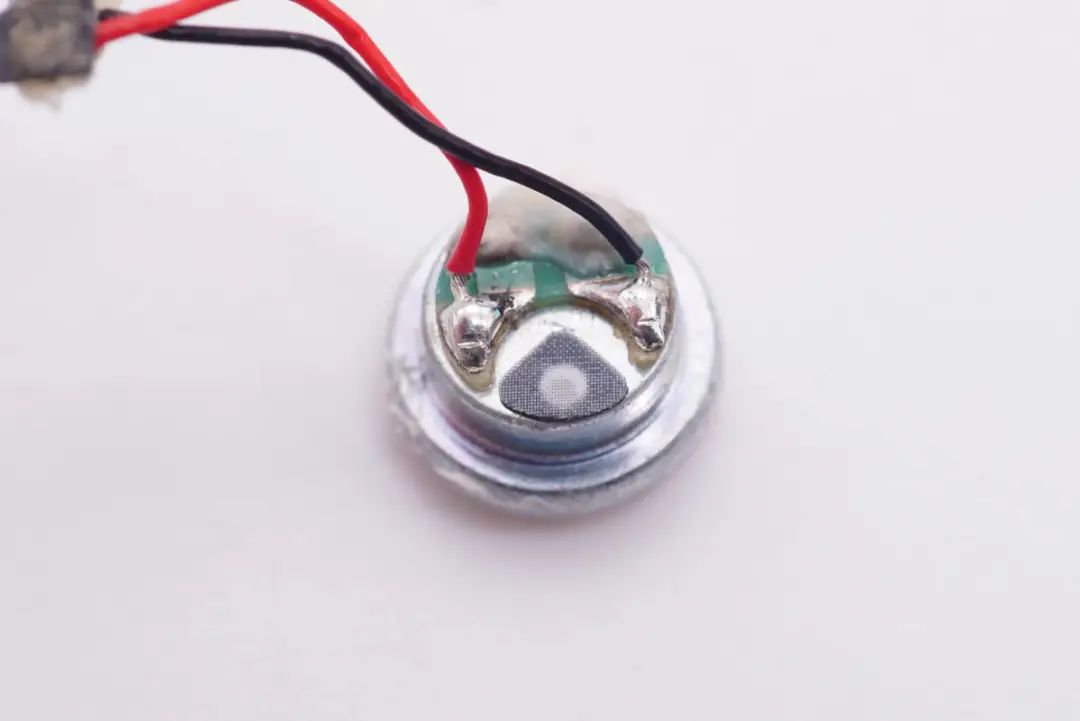

揚聲器單元背部特寫，設置有一個調音孔，貼防塵網防護。

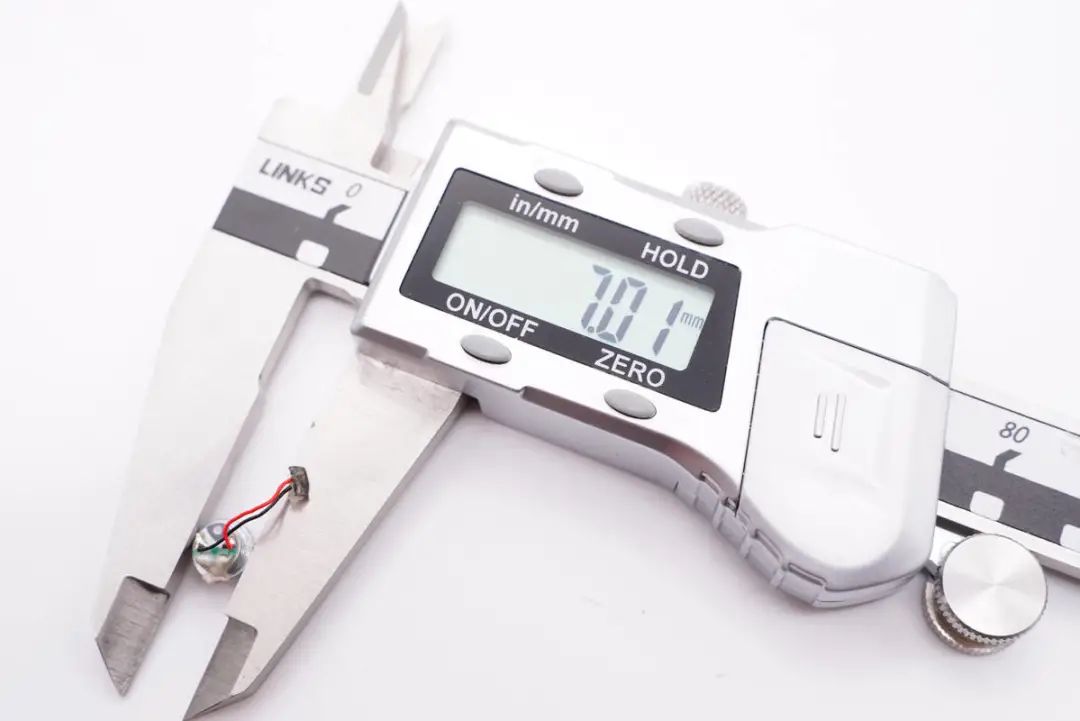

經我愛音頻網實測，揚聲器單元尺寸約為7mm。

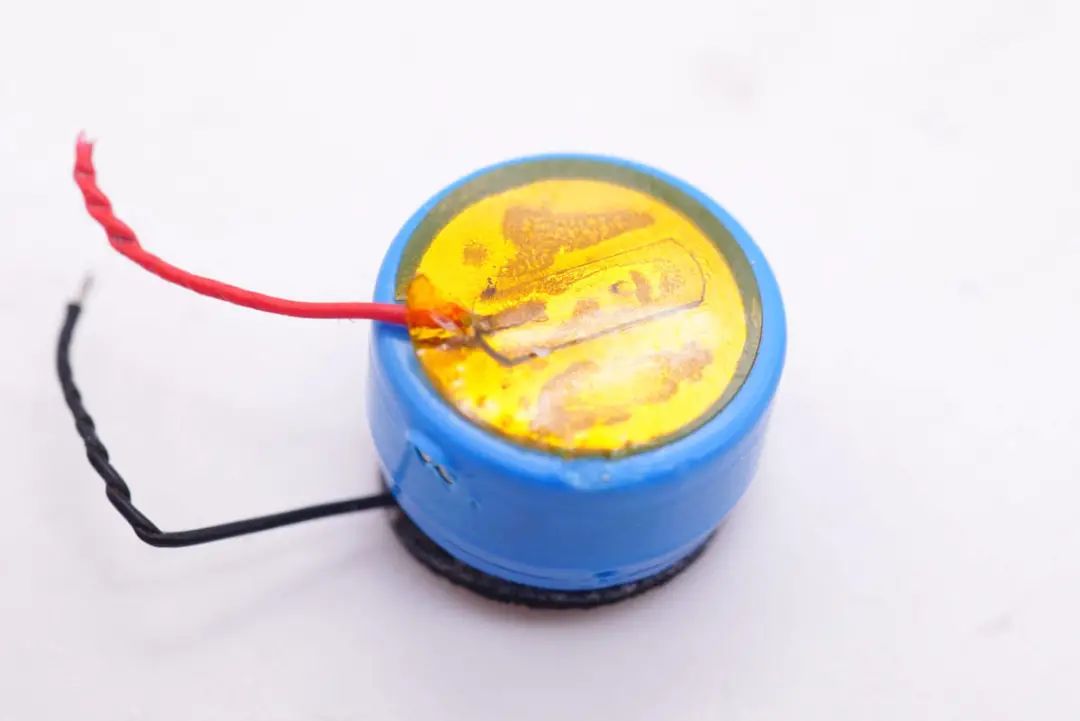

耳機內采用了鋼殼扣式電池，電池一側貼有緩沖墊。
正負極鎳片上貼有絕緣膠帶。電池上沒有標注參數信息。

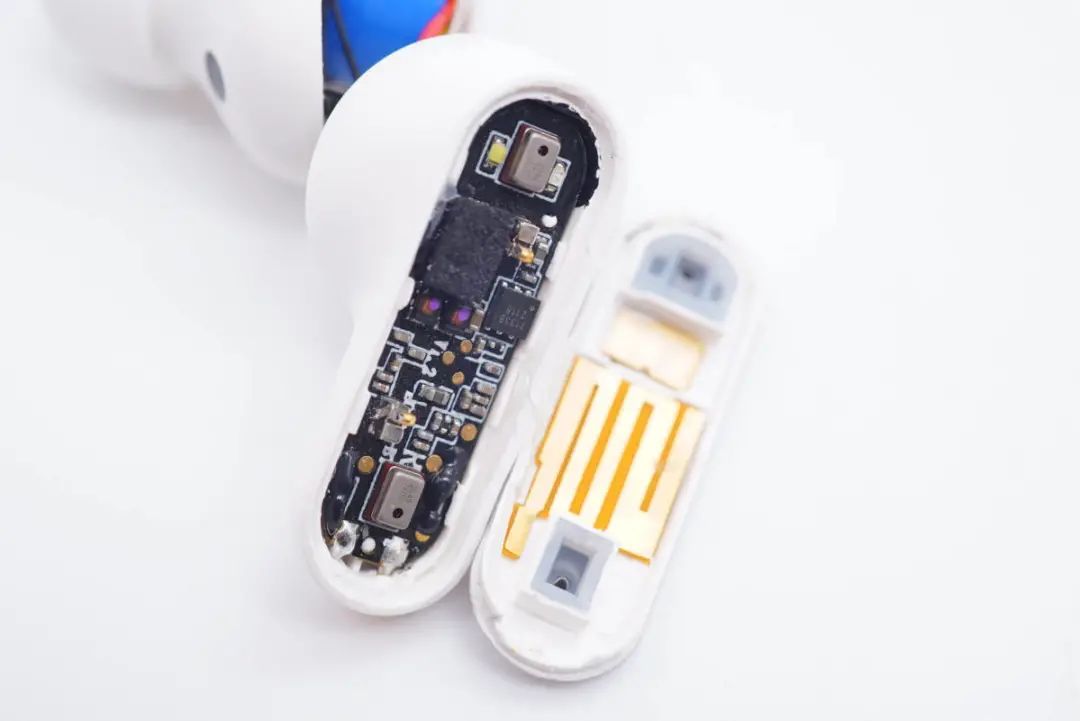

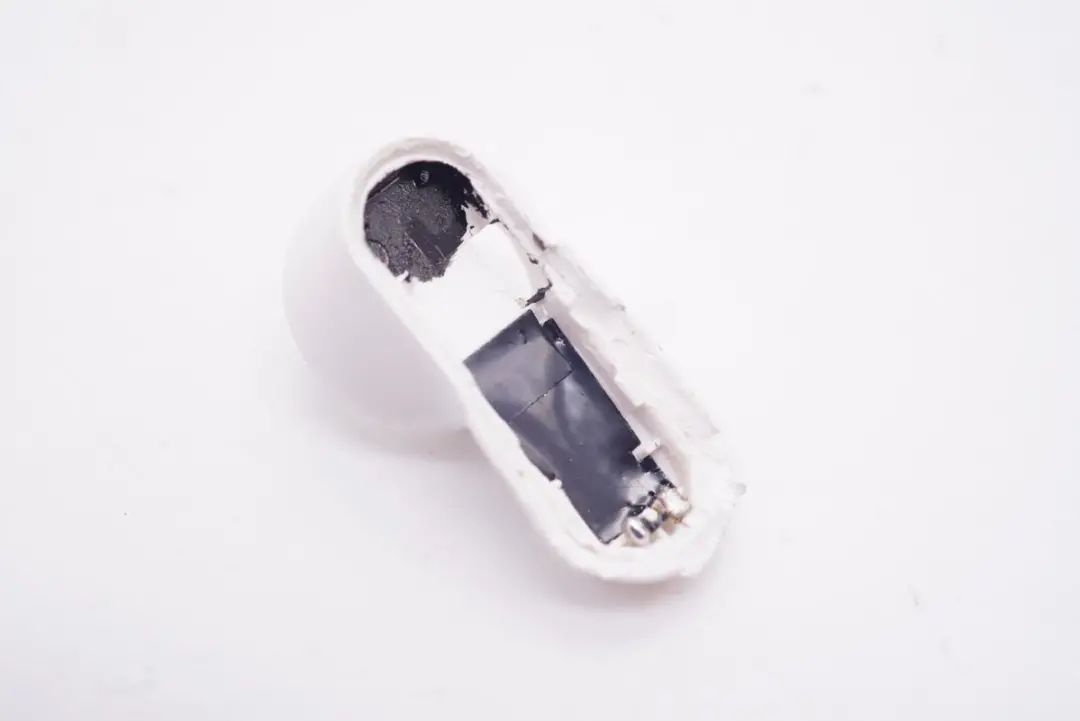

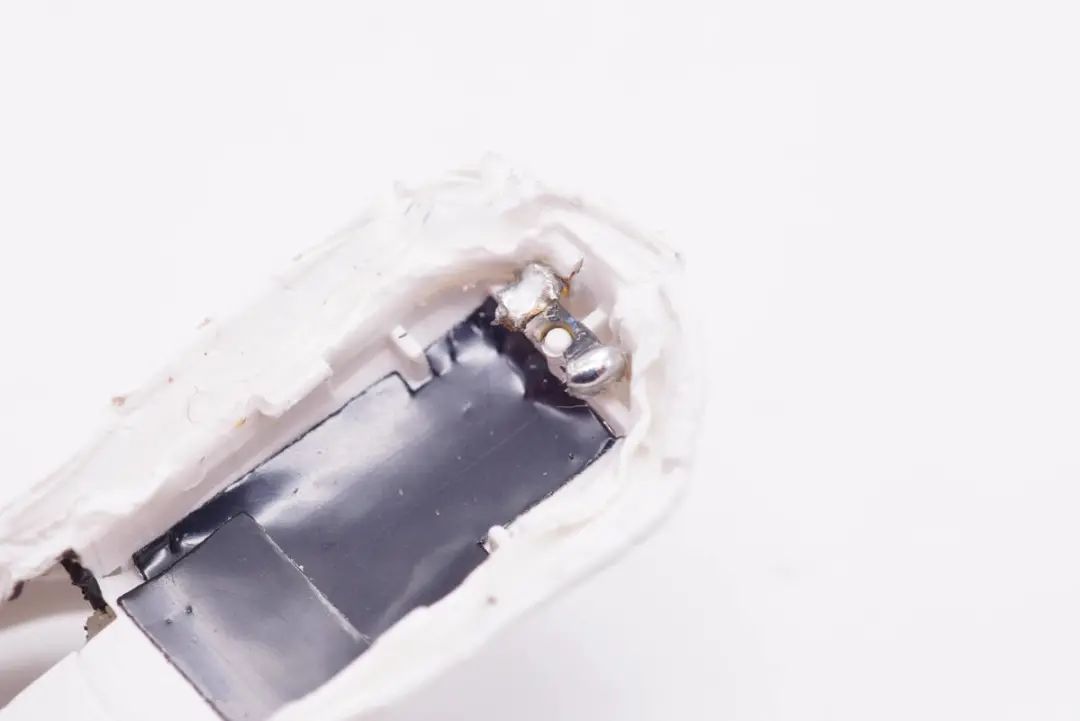

撬開耳機背部蓋板，腔體內部結構一覽。
取出主板，耳機柄腔體內部結構一覽。

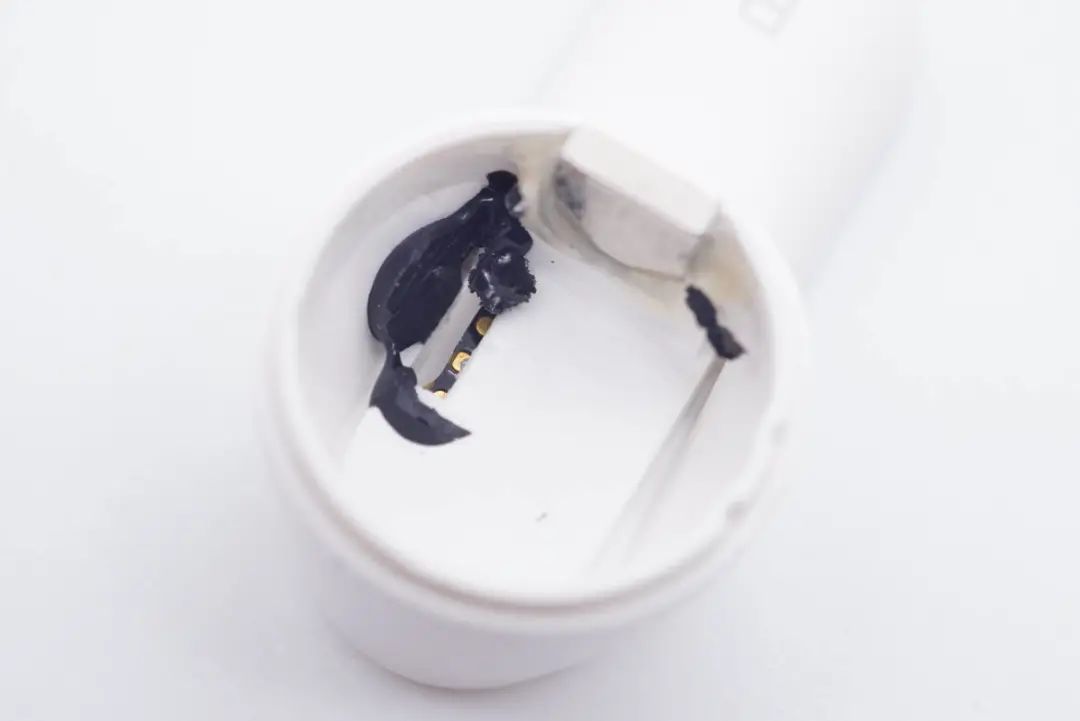

腔體壁上主控芯片位置貼有屏蔽貼紙，底部充電觸點直接焊接在主板上。

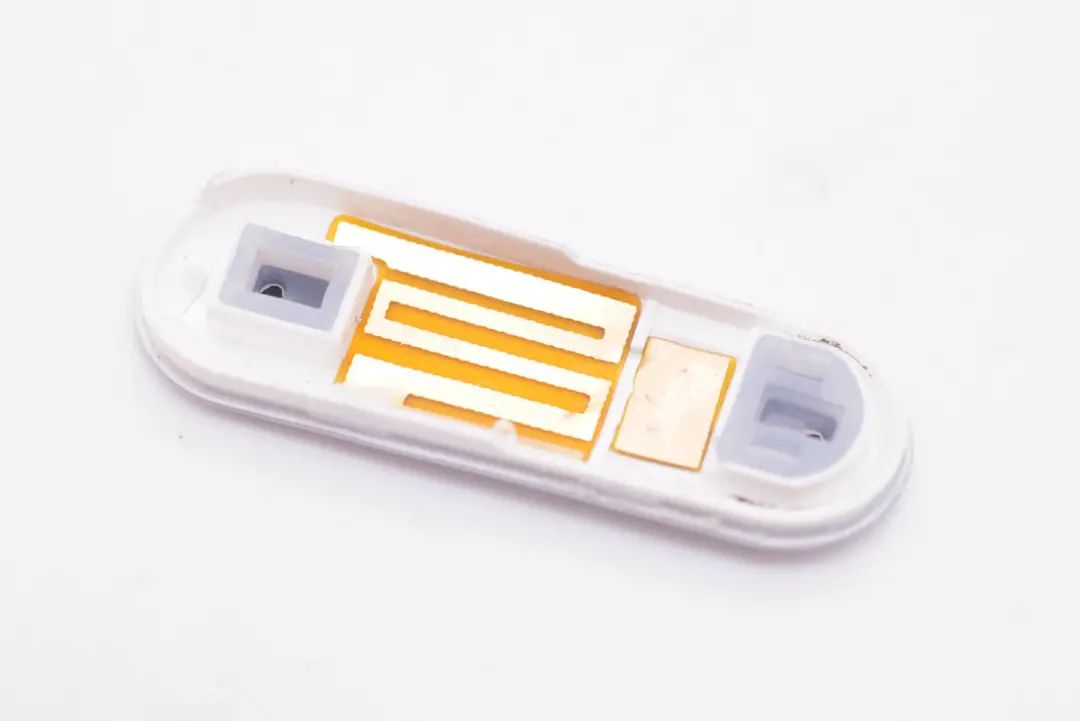

耳機柄蓋板內側結構一覽，兩端是麥克風聲學結構，提升收音性能。中間有藍牙天線和觸摸傳感器。

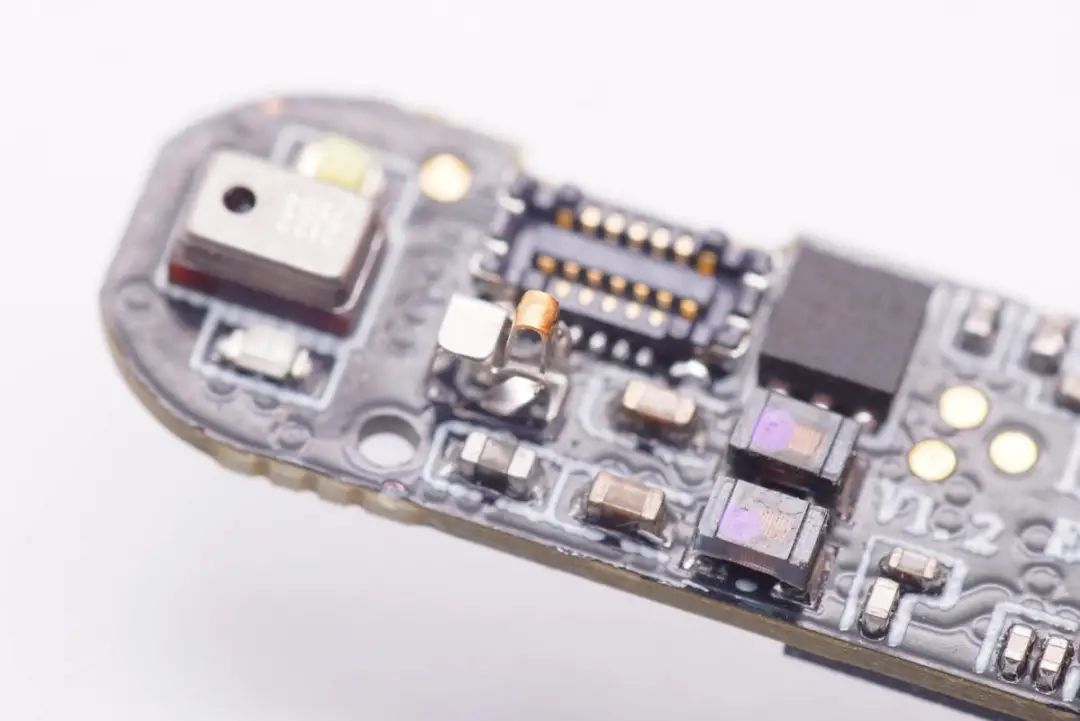

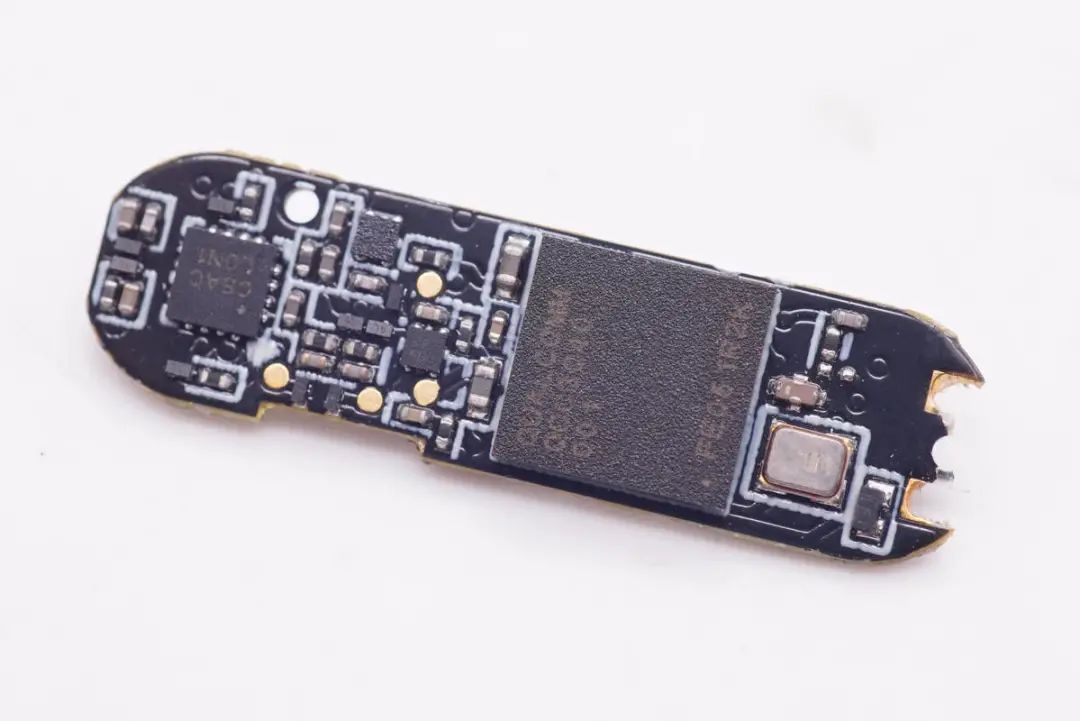

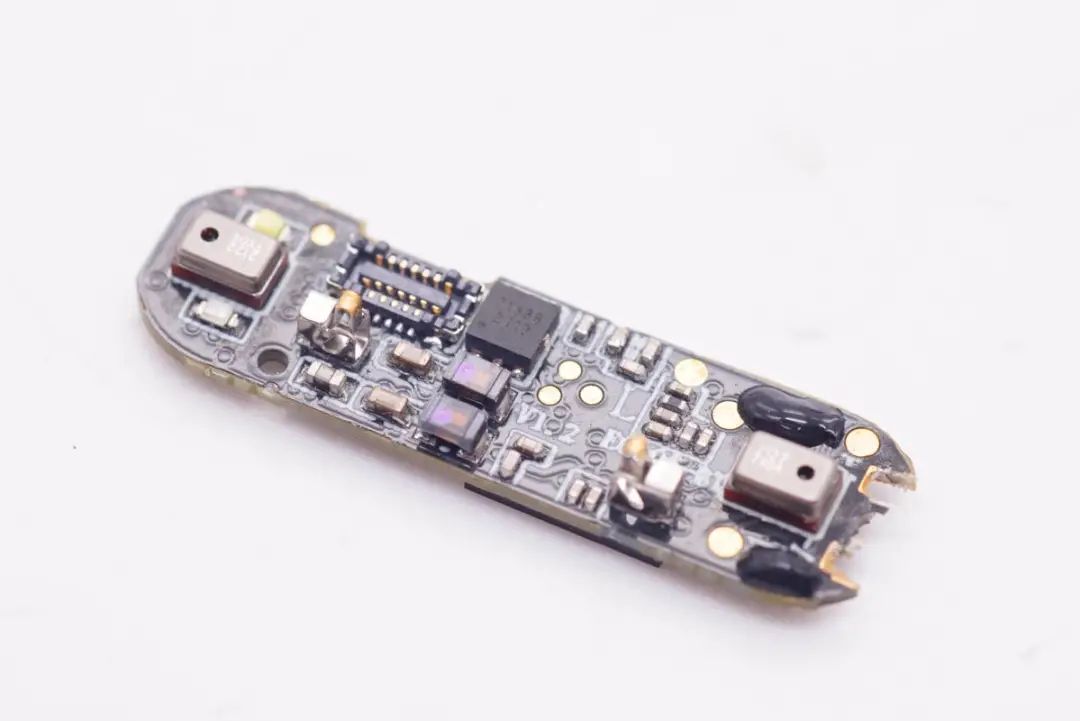

耳機主板正面電路一覽。
耳機主板背面電路一覽。

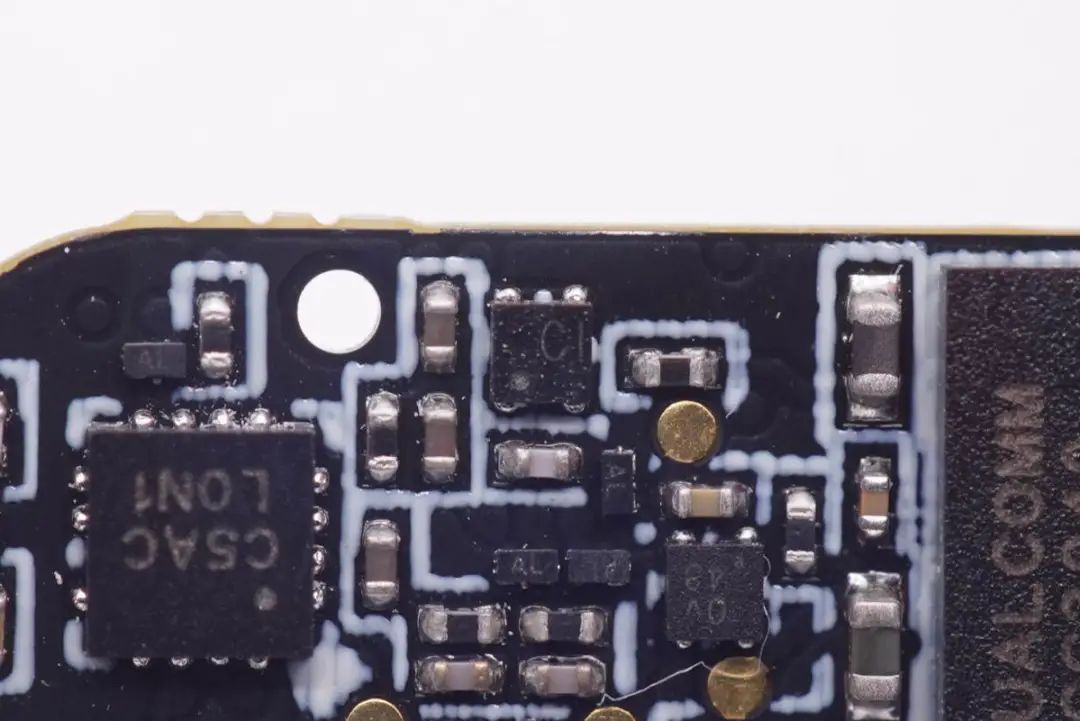

絲印CI的IC。
絲印0v48的IC。

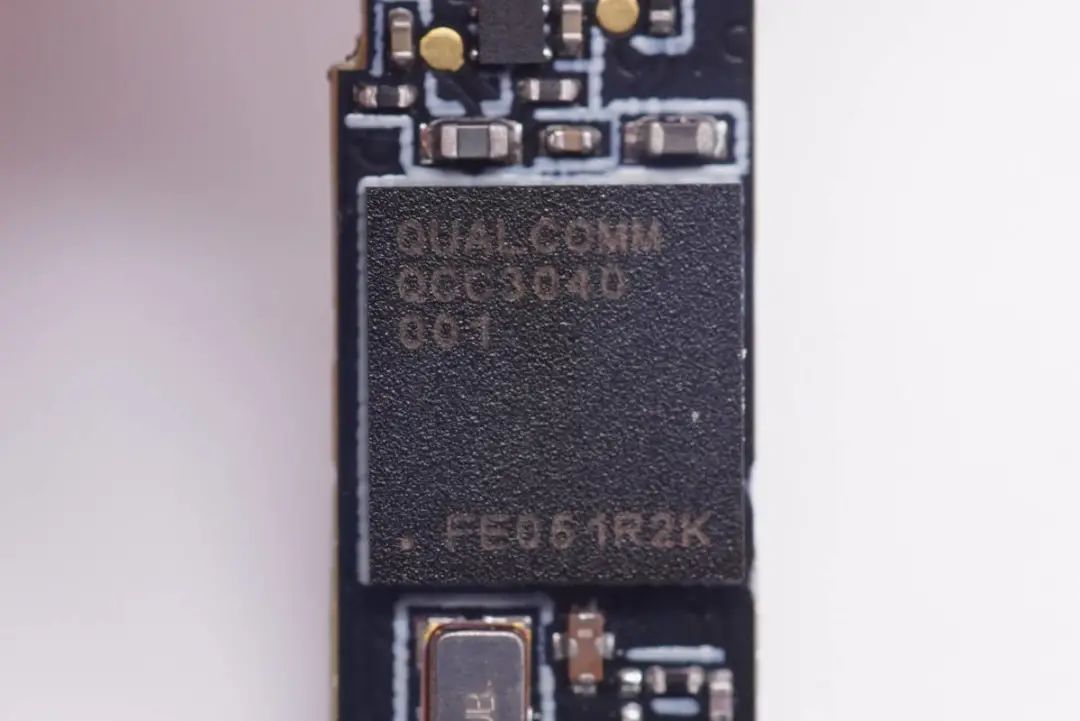

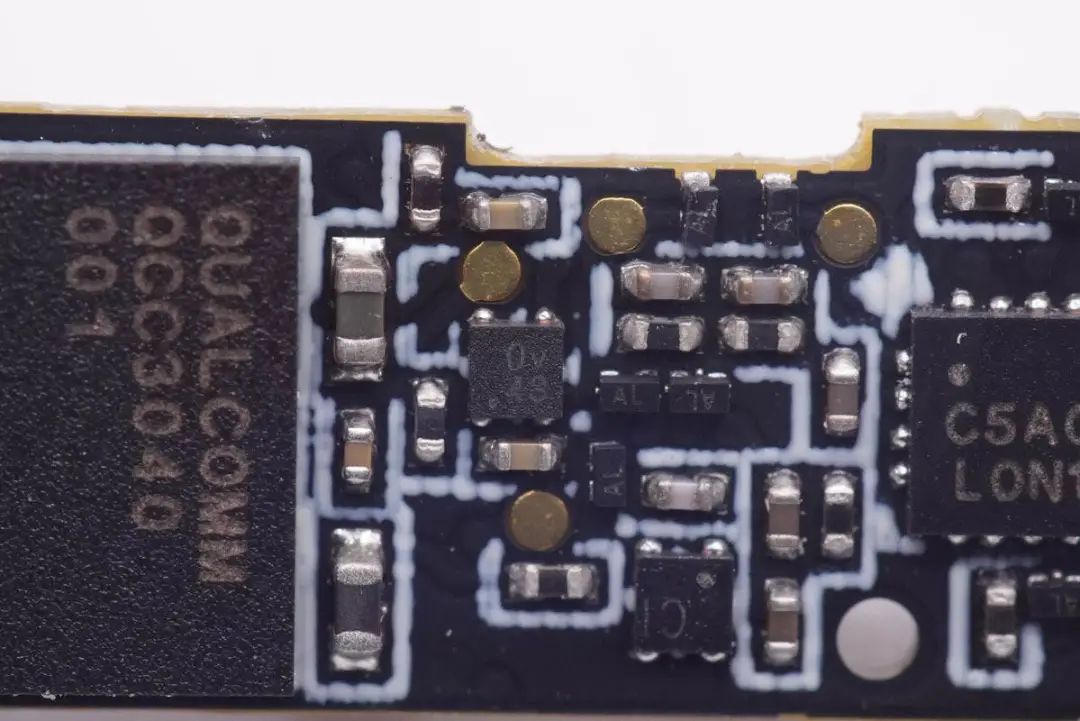

Qualcomm高通 QCC3040 BGA 封裝超低功耗藍牙音頻 SoC。QCC304x支持藍牙V5.2，支持高通aptX™ Adaptive音頻編碼，集穩定性、好音質、可擴展性、低時延和低比特率音頻傳輸等增強特性于一身。

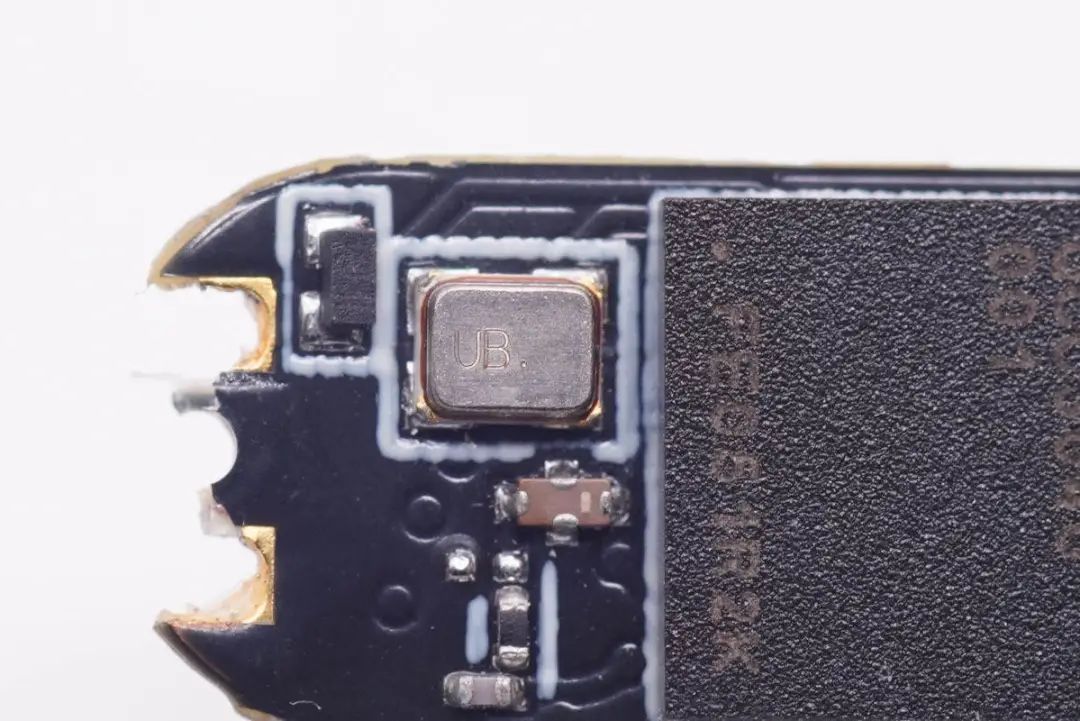

鐳雕UB的晶振特寫，為藍牙芯片提供時鐘。
BH7133B觸摸IC。

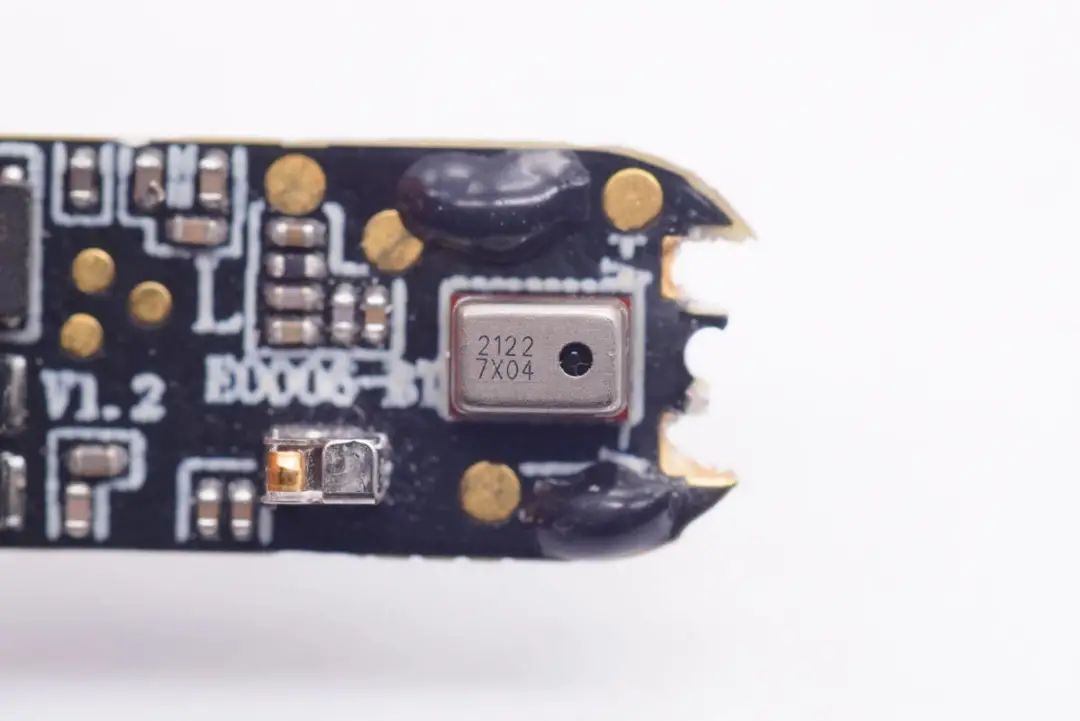

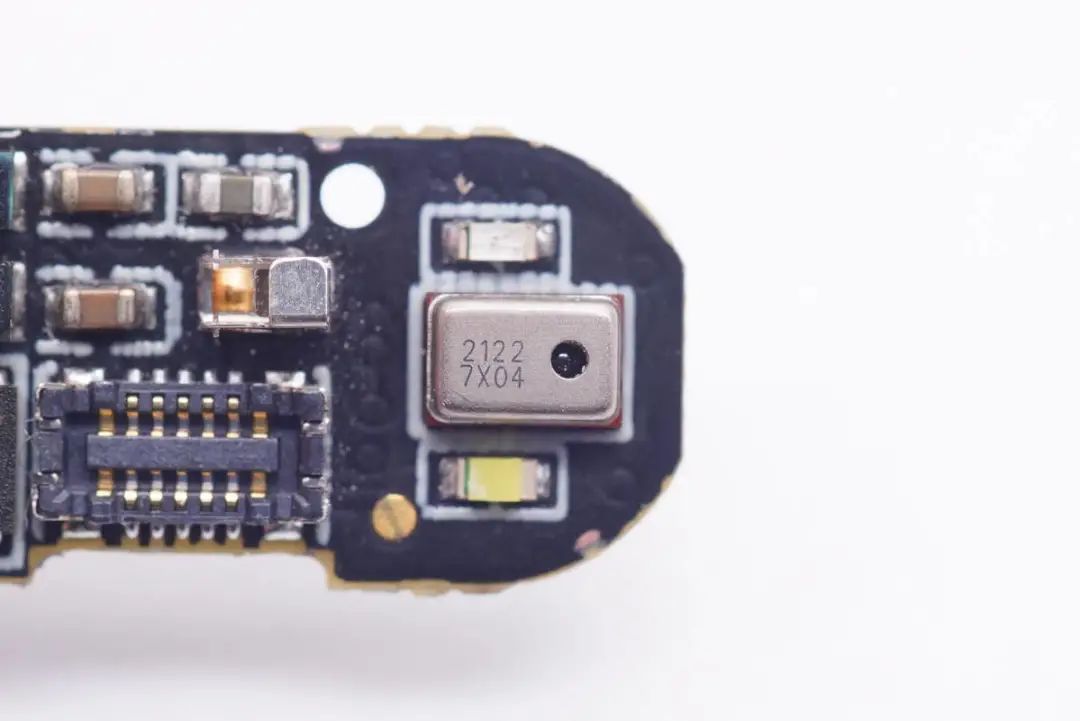

主板上采用新港電子2718上進音降噪麥克風，型號是SA2718T421-NB01，用于語音通話拾音。麥克風上下設置兩顆LED指示燈，指示耳機工作狀態。
連接觸摸傳感器的金屬彈片。
第二顆新港電子2718上進音降噪麥克風，用于主動降噪和通話降噪拾取外部環境噪音。

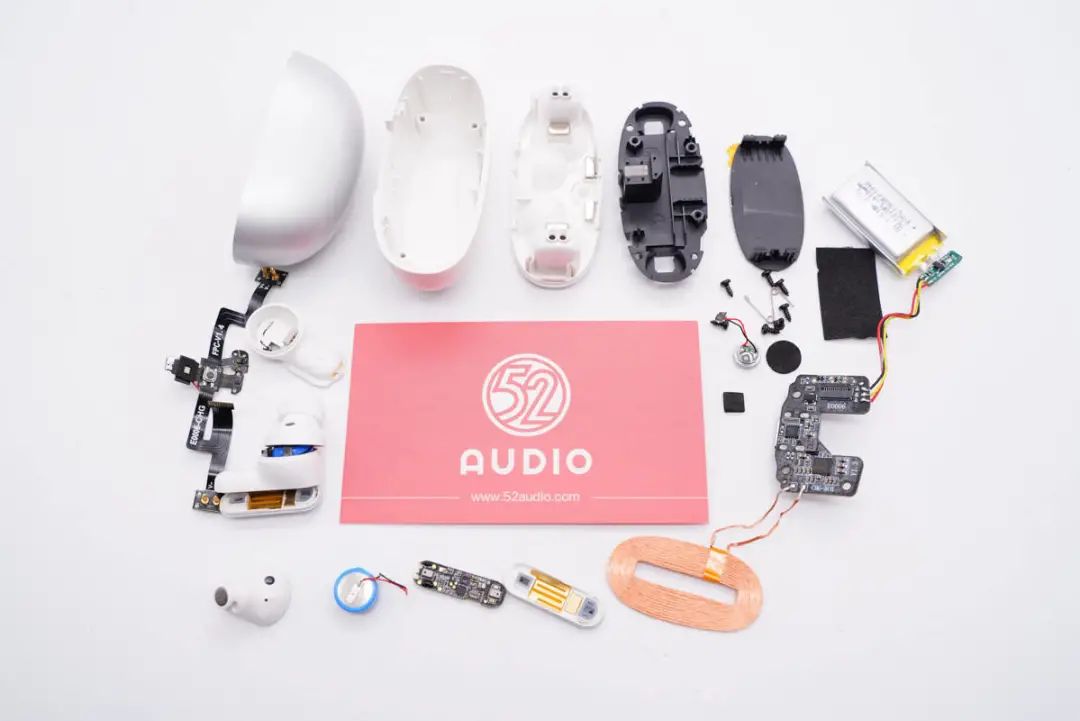

omthing AirFree2 真無線降噪耳機拆解全家福。
我愛音頻網總結
omthing AirFree2 真無線降噪耳機在外觀上雙色碰撞設計，觀感簡約時尚，且使得整機更加的活潑不拘束。柄狀的入耳式耳機體積小巧輕盈，重量僅為4.1g，搭配符合人體工學的機身曲線設計，佩戴上與耳道貼合緊密舒適，不易脫落。
內部電路方面，充電盒支持有線、無線兩種電源輸入方式。有線采用了Type-C接口輸入電源，由來遠電子ICP1106電源管理芯片為內置410mAh電池提供充放電管理，還支持運輸模式，待機功耗最低可以做到1uA；無線充電采用了酷珀微CP2021高集成度2.5W無線充電接收芯片；還配備了微源半導體LP5305過壓過流保護IC，意法半導體 STM8S003F3 MCU單片機等。
耳機部分，耳機頭內7mm揚聲器、鋼殼扣式電池、紅外光學傳感器連接到一條FPC排線上，再通過BTB連接器連接到主板。主板上，采用了來遠電子ICP1205線性充電IC為內置電池充電；主控為高通QCC3040低功耗藍牙音頻SoC，藍牙5.2，支持aptX Adaptive音頻編碼，支持主動降噪，cVc通話降噪等功能；以及上海昕科BH7133B觸摸檢測IC等。
